北师大版九年级物理下册《家庭电路》电功和电功率PPT教学课件，共17页。

学习目标

1.了解家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成。

2.知道熔断器、开关、电灯的连接方式

家庭电路的组成

由进户线、电能表、总开关、保护设备、用电器、导线等组成。

1.进户线

火线零线

2.电能表

测量用电器消耗电能的多少

安装在干路上，在总开关之前

火线1进2出，零线3进4出

3.总开关：

（1）作用：切断室内电路与外界电路的连接

（2）连接：在电能表和熔断器之间应串联在干路中

（3）注意：安装时，闸刀向上闭合，闸刀向下断开（重力）

4.熔断器（保险丝）

电路中电流过大时，保险丝熔断，自动切断电路，起到保护电路的作用。

思考：保险丝是用什么材料都可以的吗？

不是的。一般用电阻率大、熔点低的金属合金制成，这样当电路中因电流过大而使保险丝过热达到它的熔点时，它就会及时熔断，以切断电路，保证安全。

选用保险丝的原则：保险丝的额定电流等于或稍大于电路中正常工作时的电流。

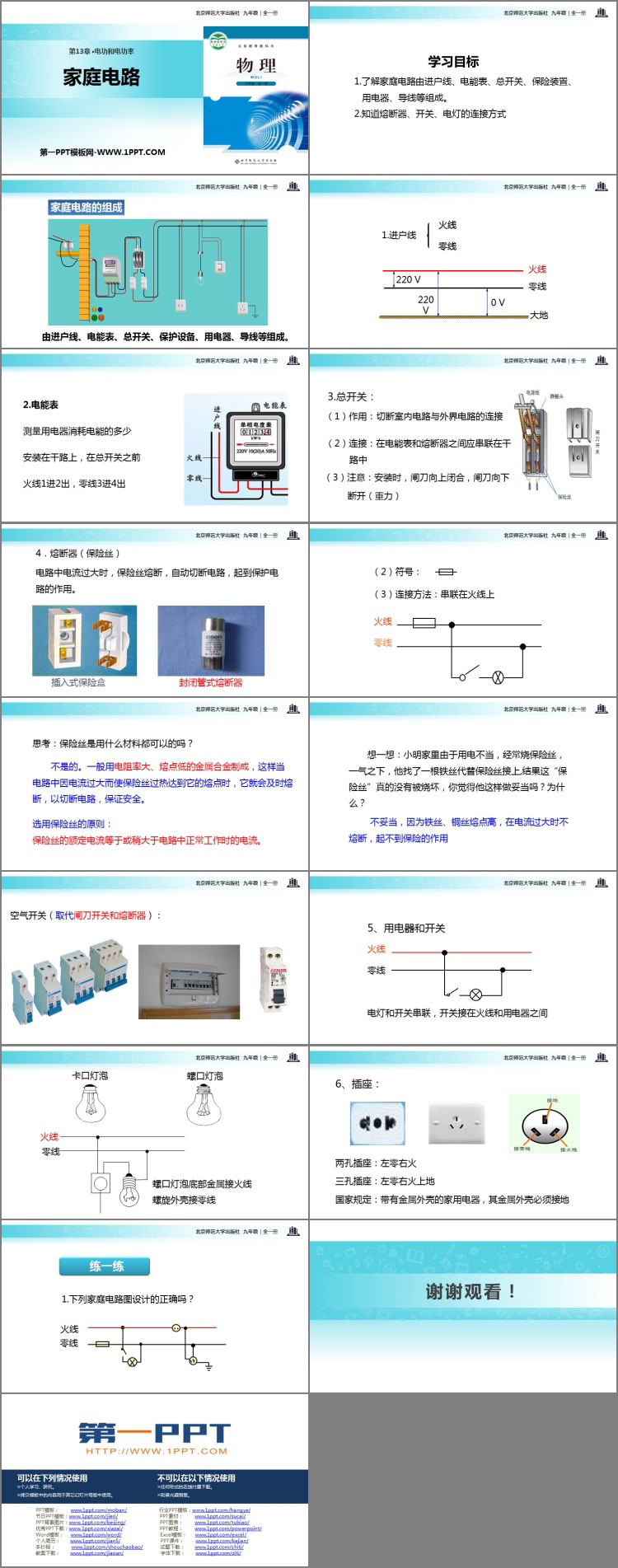

图集
