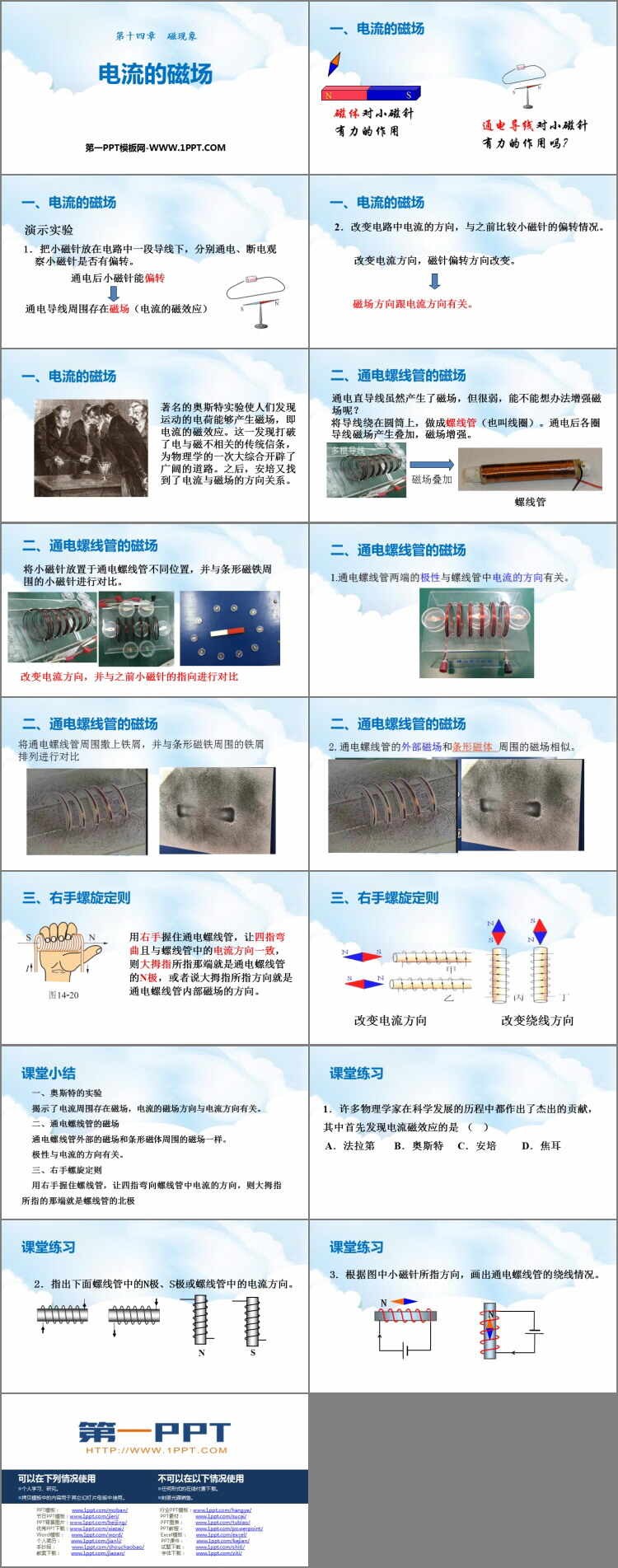

北师大版九年级物理下册《电流的磁场》磁现象PPT下载，共17页。

电流的磁场

1．把小磁针放在电路中一段导线下，分别通电、断电观察小磁针是否有偏转。

通电导线周围存在磁场（电流的磁效应）

2．改变电路中电流的方向，与之前比较小磁针的偏转情况。

磁场方向跟电流方向有关。

通电螺线管的磁场

通电直导线虽然产生了磁场，但很弱，能不能想办法增强磁场呢？

将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场增强。

改变电流方向，并与之前小磁针的指向进行对比

1.通电螺线管两端的极性与螺线管中电流的方向有关。

2.通电螺线管的外部磁场和条形磁体周围的磁场相似。

右手螺旋定则

用右手握住通电螺线管，让四指弯曲且与螺线管中的电流方向一致，则大拇指所指那端就是通电螺线管的N极，或者说大拇指所指方向就是通电螺线管内部磁场的方向。
