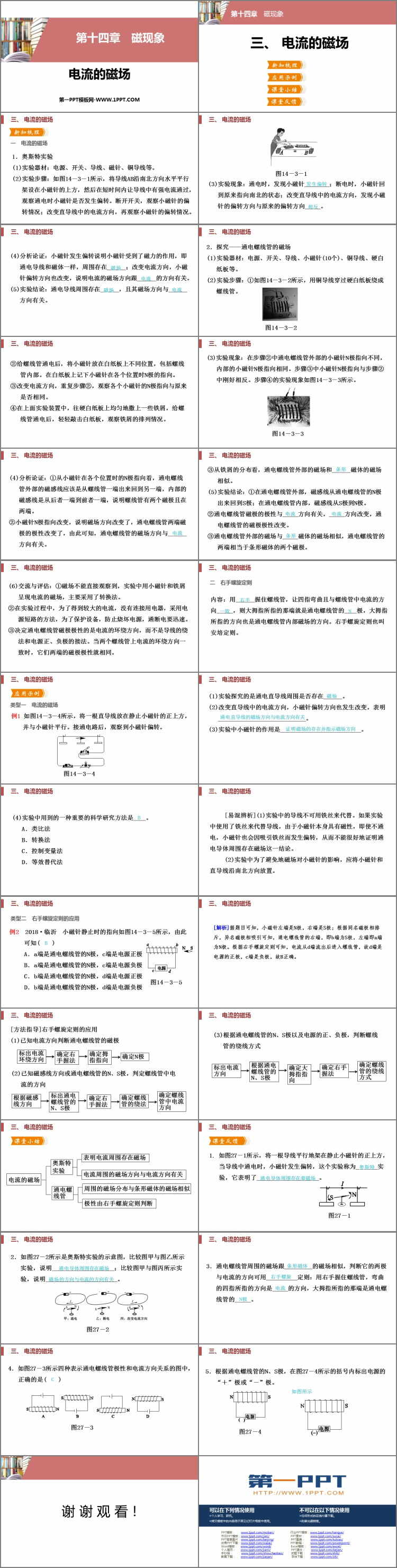

北师大版九年级物理下册《电流的磁场》磁现象PPT教学课件，共28页。
新知梳理
电流的磁场
1．奥斯特实验
(1)实验器材：电源、开关、导线、磁针、铜导线等。
(2)实验步骤：如图14－3－1所示，将导线AB沿南北方向水平平行架设在小磁针的上方，然后在短时间内让导线中有强电流通过，观察通电时小磁针是否发生偏转。断开开关，观察小磁针的偏转情况；改变直导线中的电流方向，再观察小磁针的偏转情况。
2．探究——通电螺线管的磁场
(1)实验器材：电源、开关、导线、小磁针(10个)、铜导线、硬白纸板等。
(2)实验步骤：①如图14－3－2所示，用铜导线穿过硬白纸板绕成螺线管。
②给螺线管通电后，将小磁针放在白纸板上不同位置，包括螺线管内部。在白纸板上记下小磁针在各个位置时N极的指向。
③改变电流方向，重复步骤②，观察各个小磁针的N极指向与原来是否相同。
④在上面实验装置中，往硬白纸板上均匀地撒上一些铁屑，给螺线管通电后，轻轻敲击白纸板，观察铁屑的排列情况。
(3)实验现象：在步骤②中通电螺线管外部的小磁针N极指向不同，内部的小磁针N极指向相同。步骤③中小磁针N极指向与步骤②中刚好相反。步骤④的实验现象如图14－3－3所示。
右手螺旋定则
内容：用右手握住螺线管，让四指弯曲且与螺线管中电流的方向一致，则大拇指所指的那端就是通电螺线管的N极，大拇指所指的方向也是通电螺线管内部磁场的方向。右手螺旋定则也叫安培定则。
