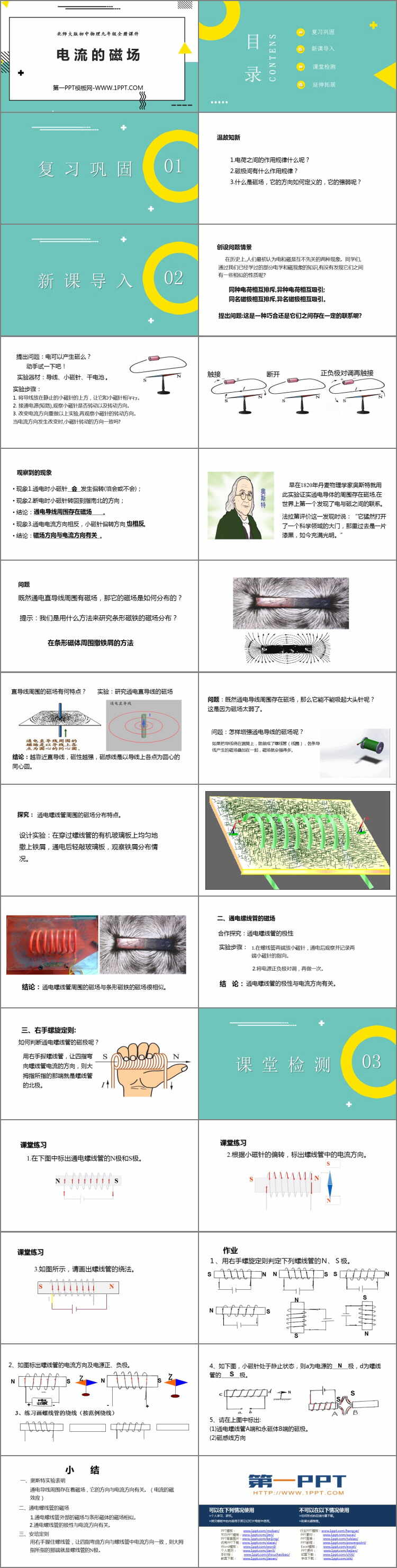

北师大版九年级物理下册《电流的磁场》磁现象PPT课件下载，共28页。

新课导入

在历史上,人们最初认为电和磁是互不先关的两种现象。同学们,通过我们已经学过的部分电学和磁现象的知识,有没有发现它们之间有一些相似的性质呢?

同种电荷相互排斥,异种电荷相互吸引;

同名磁极相互排斥,异名磁极相互吸引。

提出问题:这是一种巧合还是它们之间存在一定的联系呢?

实验器材：导线、小磁针、干电池。

实验步骤：

1. 将导线放在静止的小磁针的上方，让它和小磁针相平行。

2. 接通电源(短路),观察小磁针是否转动以及转动方向。

3. 改变电流方向重做以上实验,再观察小磁针的转动方向。

当电流方向发生改变时,小磁针转动的方向一致吗?

问题

既然通电直导线周围有磁场，那它的磁场是如何分布的？

在条形磁体周围撒铁屑的方法

问题：既然通电导线周围存在磁场，那么它能不能吸起大头针呢？

这是因为磁场太弱了。

问题：怎样增强通电导线的磁场呢？

如果把导线绕在圆筒上，就做成了螺线管（线圈），各条导线产生的磁场叠加在一起，磁场就会强得多。

通电螺线管的磁场

合作探究：通电螺线管的极性

通电螺线管的极性与电流方向有关。
