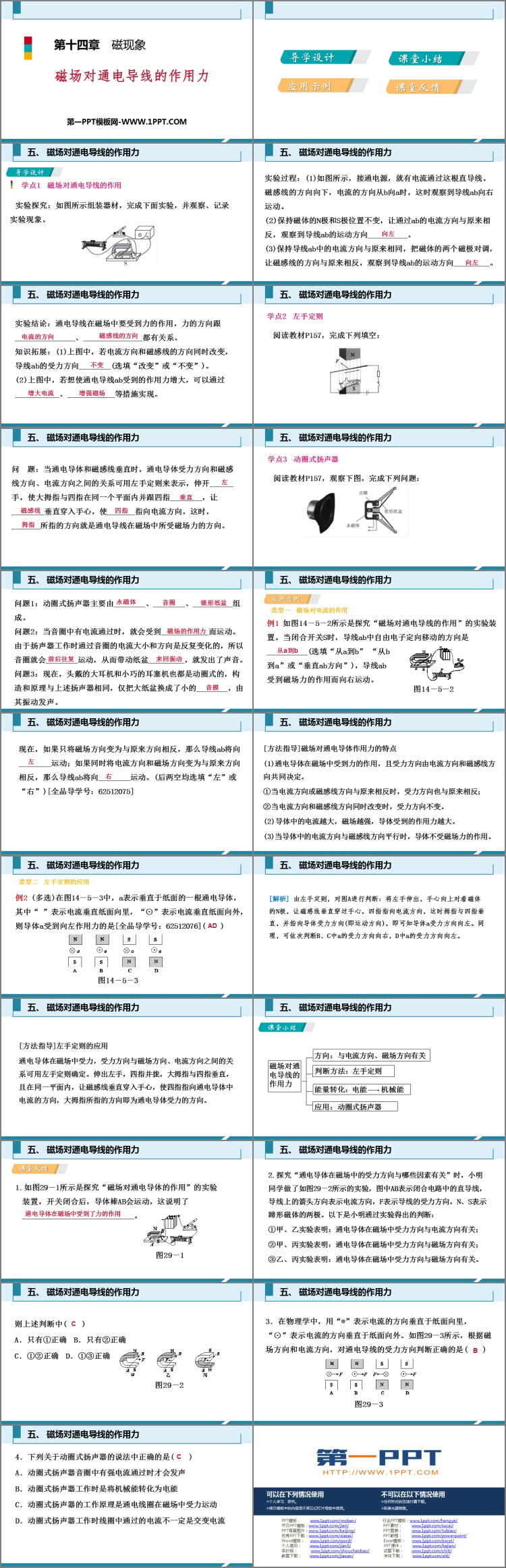

北师大版九年级物理下册《磁场对通电导线的作用力》磁现象PPT下载，共22页。

导学设计

学点1　磁场对通电导线的作用

实验探究：如图所示组装器材，完成下面实验，并观察、记录实验现象。

实验过程：(1)如图所示，接通电源，就有电流通过这根直导线。磁感线的方向向下，电流的方向从b向a时，这时观察到导线ab向右运动。

(2)保持磁体的N极和S极位置不变，让通过ab的电流方向与原来相反，观察到导线ab的运动方向__________。

(3)保持导线ab中的电流方向与原来相同，把磁体的两个磁极对调，让磁感线的方向与原来相反，观察到导线ab的运动方向_________。

学点2　左手定则

问　题：当通电导体和磁感线垂直时，通电导体受力方向和磁感线方向、电流方向之间的关系可用左手定则来表示，伸开______手，使大拇指与四指在同一个平面内并跟四指________，让________垂直穿入手心，使_______指向电流方向，这时，_______所指的方向就是通电导线在磁场中所受磁场力的方向。

学点3　动圈式扬声器

问题1：动圈式扬声器主要由________、________、__________组成。

问题2：当音圈中有电流通过时，就会受到____________而运动。由于扬声器工作时通过音圈的电流大小和方向是反复变化的，所以音圈就会________运动，从而带动纸盆_________，就发出了声音。

问题3：现在，头戴的大耳机和小巧的耳塞机也都是动圈式的，构造和原理与上述扬声器相同，仅把大纸盆换成了小的________，由其振动发声。

应用示例

[方法指导]磁场对通电导体作用力的特点

(1)通电导体在磁场中受到力的作用，且受力方向由电流方向和磁感线方向共同决定。

①当电流方向或磁感线方向与原来相反时，受力方向也与原来相反；

②当电流方向和磁感线方向同时改变时，受力方向不变。

(2)导体中的电流越大，磁场越强，导体受到的作用力越大。

(3)当导体中的电流方向与磁感线方向平行时，导体不受磁场力的作用。

[方法指导]左手定则的应用

通电导体在磁场中受力，受力方向与磁场方向、电流方向之间的关系可用左手定则确定。伸出左手，四指并拢，大拇指与四指垂直，且在同一平面内，让磁感线垂直穿入手心，使四指指向通电导体中电流的方向，大拇指所指的方向即为通电导体受力的方向。
