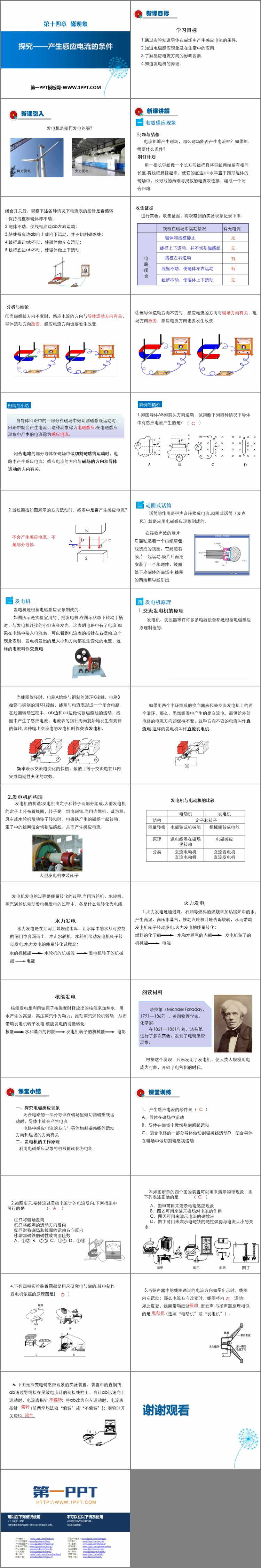

北师大版九年级物理下册《探究—产生感应电流的条件》磁现象PPT下载，共31页。

学习目标

1.通过实验知道导体在磁场中产生感应电流的条件.

2.知道电磁感应现象及在生活中的应用.

3.了解感应电流方向的影响因素.

4.知道发电机的原理.

新课讲解

电磁感应现象

问题与猜想

电流能够产生磁场，那么磁场能否产生电流呢？如果能，需要什么条件？

用一根长导线做一个长方形线框且将导线两端留有相同长度.将线框悬挂起来，使它的底边ab水平置于蹄形磁体的磁场中，长导线的两端与灵敏的电流表连接，组成一个闭合回路.

闭合开关后，观察下述各种情况下电流表的指针是否偏转.

1.保持线框和磁体都不动；

2.磁体不动，使线框底边ab左右运动；

3.使线框底边ab向上或向下运动，并不切割磁感线；

4.线框底边ab不动，使磁体做左右运动；

5.线框底边ab不动，使磁体做上下运动.

分析与结论

①当磁感线方向不变时，感应电流的方向与导体运动方向有关，导体运动方向改变，感应电流方向也要发生改变.

②当导体运动方向不变时，感应电流的方向与磁场方向有关，磁场方向改变，感应电流方向也要发生改变.

归纳与小结

当导体回路中的一部分在磁场中做切割磁感线运动时，回路中就会产生电流，这种现象称为电磁感应.在电磁感应现象中产生的电流称为感应电流.

闭合电路的部分导体在磁场中做切割磁感线运动时，电路中产生感应电流；感应电流的方向与磁场的方向和导体运动的方向有关.

动圈式话筒

话筒的作用是把声音转换成电流.动圈式话筒（麦克风）就是应用电磁感应现象制成的.

在接收声波的膜片后面粘贴着一个由细漆包线绕成的线圈，它能随着膜片一起运动.膜片后面还安装了一个永磁体，线圈处于永磁体的磁场中.线圈的两端用导线引出.
