《让电灯发光》了解电路PPT课件下载

内容介绍

沪科版九年级物理全册《让电灯发光》了解电路PPT课件下载，共26页。

本节目标

①初步认识家用电器和电路的组成。

②知道电路的组成及各组成部分的作用

③记住并会画一些电路器件的电路符号。

④知道并能够识别通路、断路、短路三种电路状态，知道短路的危害。

⑤会读、会画简单的电路图。

⑥能够根据实际电路画出它的电路图，能根据文字叙述的要求画出它的电路图。规范作图，培养读图及作图的能力

课堂探究

一、电路的组成

电为我们工作，大多是电荷在电路中流动时完成的。什么是电路？电路是有哪些部分组成的呢？

什么叫电路

用导线把电源、用电器、开关连接起来组成的电流通路就叫电路。

电路的基本组成

电源用电器开关导线

1、电源

（1）电源供给电路电能

（2）我知道的电源还有：干电池蓄电池太阳能电池氧化银电池锂电池发电机

2、用电器

（1）消耗电能，把电能转化为人们需要的能量，比如光能、内能。

（2）我知道的用电器有：电灯电视机电冰箱电饭堡电风扇洗衣机电熨斗电脑电磁炉。

3、开关

（1）开关用来控制电路的通断

（2）我知道的开关有：拉线开关按纽开关拨动开关声控开关闸刀开关触摸延时开关

4、导线

（1）导线把用电器连接起来，是电流通过的路径

（2）我知道的导线有：铜芯导线铝芯导线

二、电路的三种状态

通路:处处连通的电路

开路:在某处断开的电路

短路:不经过用电器而直接跟电源两极连接的电路

短路的危害

短路时，电流很大，会烧坏电源和导线，在生产和生活中发生短路，轻则用电器不能工作，重则会引起火灾

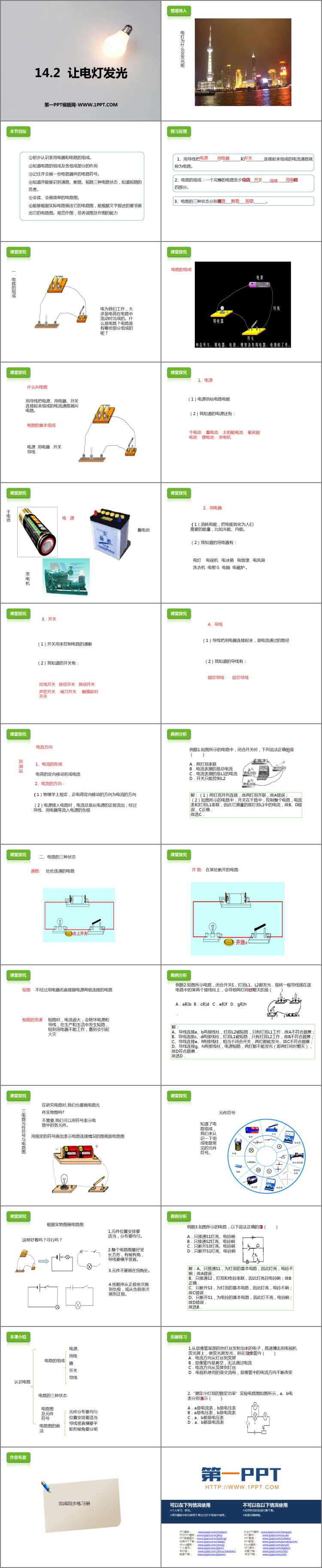

图集
