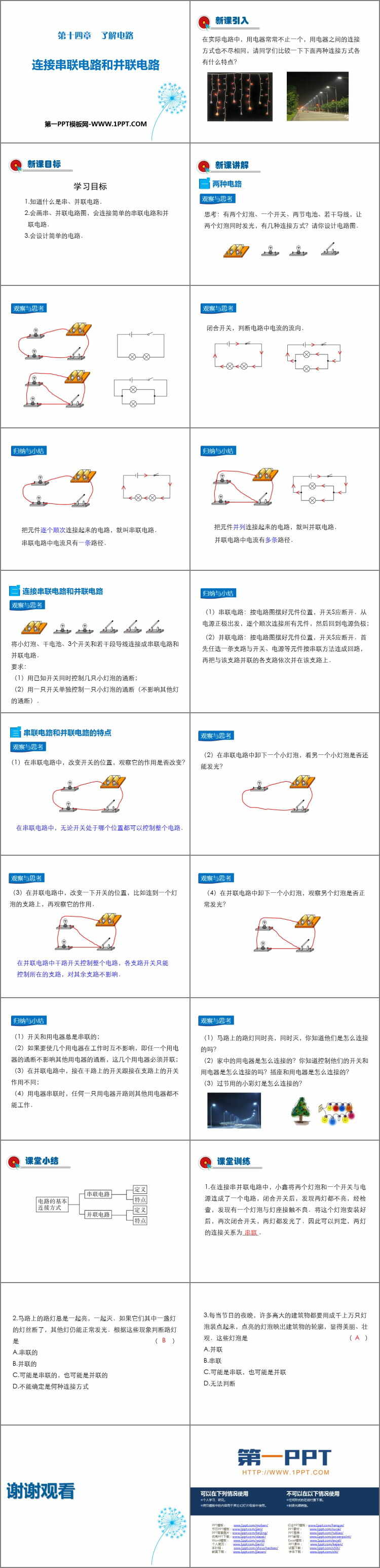

沪科版九年级物理全册《连接串联电路和并联电路》了解电路PPT课件下载，共22页。

学习目标

1.知道什么是串、并联电路．

2.会画串、并联电路图，会连接简单的串联电路和并联电路．

3.会设计简单的电路．

新课讲解

两种电路

思考：有两个灯泡、一个开关、两节电池、若干导线，让两个灯泡同时发光，有几种连接方式？请你设计电路图．

把元件逐个顺次连接起来的电路，就叫串联电路．

串联电路中电流只有一条路径．

把元件并列连接起来的电路，就叫并联电路．

并联电路中电流有多条路径．

连接串联电路和并联电路

将小灯泡、干电池、3个开关和若干段导线连接成串联电路和并联电路．

要求：

（1）用已知开关同时控制几只小灯泡的通断；

（2）用一只开关单独控制一只小灯泡的通断（不影响其他灯的通断）．

归纳与小结

（1）串联电路：按电路图摆好元件位置，开关S应断开．从电源正极出发，逐个顺次连接所有元件，然后回到电源负极；

（2）并联电路：按电路图摆好元件位置，开关S应断开．首先任选一条支路与开关、电源等元件按串联方法连成回路，再把与该支路并联的各支路依次并在该支路上．

串联电路和并联电路的特点

（1）在串联电路中，改变开关的位置，观察它的作用是否改变？

在串联电路中，无论开关处于哪个位置都可以控制整个电路．

（2）在串联电路中卸下一个小灯泡，看另一个小灯泡是否还能发光？

（3）在并联电路中，改变一下开关的位置，比如连到一个灯泡的支路上，再观察它的作用．

在并联电路中干路开关控制整个电路，各支路开关只能控制所在的支路，对其余支路不影响．

归纳与小结

（1）开关和用电器总是串联的；

（2）如果要使几个用电器在工作时互不影响，即任一个用电器的通断不影响其他用电器的通断，这几个用电器必须并联；

（3）在并联电路中，接在干路上的开关跟接在支路上的开关作用不同；

（4）用电器串联时，任何一只用电器开路则其他用电器都不能工作．
