《测量电压》了解电路PPT教学课件

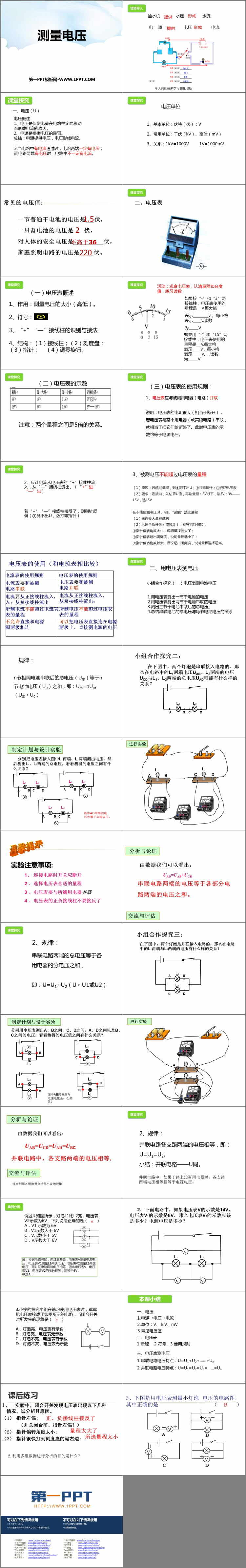

沪科版九年级物理全册《测量电压》了解电路PPT教学课件，共33页。
课堂探究
一、电压（U）
电压概述
1.电压是促使电荷在电路中定向移动而形成电流的原因。
2.电源是提供电压的装置。
总结：电源提供电压，电压形成电流.
3.当电路中有电流通过时，电路两端一定有电压；而电路两端有电压时，电路中不一定有电流。
电压单位
1、基本单位：伏特（伏）：V
2、常用单位：千伏（kV）、毫伏（mV）
3、关系：1kV=1000V 1V=1000mV
二、电压表
电压表概述
1、作用：测量电压的大小（高低）。
2、符号：V
3、“+”“—”接线柱的识别与接法
4、结构：（1）接线柱；（2）刻度盘；（3）指针；（4）调零旋钮。
电压表的使用规则：
1、电压表应与被测用电器（电路）并联
说明：电压表的电阻很大（相当于断开），若电压表与某个用电器（或某段电路）串联，就相当于把它们给断路了。此时电压表的示数约等于电源电压。
2、应让电流从电压表的“+”接线柱流入，从“—”接线柱流出。（“+”进“—”出）
若“+”“—”接线柱接反了，则指针反偏（①测不出U；②打弯指针）
3、被测电压不能超过电压表的量程
（1）原因：若超过量程，则①测不出U；②打弯指针；③烧坏电压表
（2）要求：连接前，先估算U值，再选量程：3V以下，选3V；3V——15V，选15V
在不能估测电压时，可用“试触”法选量程
（1）先选较大量程试触
（2）迅速合断开关（或线头），观察指针偏转：
①指针偏转角度太小，说明量程选大了；
②指针偏转超出满刻度，说明量程选小了；
③指针偏转角度较大，且没超出满刻度，说明量程选择适当。
