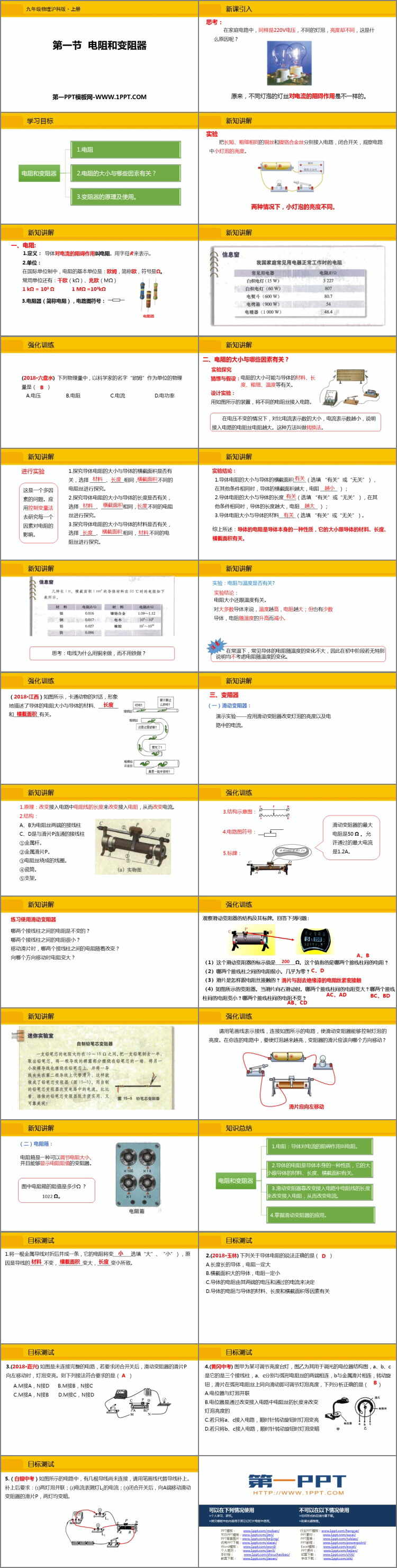

沪科版九年级物理全册《电阻和变阻器》探究电路PPT课件下载，共28页。

新知讲解

把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。

两种情况下，小灯泡的亮度不同。

一、电阻:

1.定义：导体对电流的阻碍作用叫电阻。用字母R 来表示。

2.单位：在国际单位制中，电阻的基本单位是：欧姆，简称欧，符号是Ω。

常用单位还有：千欧（kΩ）、兆欧（MΩ）

1 kΩ = 103 Ω 1 MΩ =103kΩ

3.电阻器（简称电阻），电路图符号

二、电阻的大小与哪些因素有关？

猜想与假设：电阻的大小可能与导体的材料、长度、粗细、温度等有关。

设计实验：用如图所示的装置，将不同的电阻丝接入电路。

在电压不变的情况下，对比电流表示数的大小，电流表示数越小，说明接入电路的电阻丝电阻越大。这种方法叫做转换法。

三、变阻器

（一）滑动变阻器：

演示实验——应用滑动变阻器改变灯泡的亮度以及电路中的电流。

1.原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。

2.结构：

A、B为电阻丝两端的接线柱

C、D是与滑片P连通的接线柱

①金属杆。

②金属滑片P。

③电阻丝绕成的线圈。

④瓷筒。

⑤支架。

（二）电阻箱：

电阻箱是一种可以调节电阻大小、并且能够显示电阻阻值的变阻器。
