《电阻和变阻器》探究电路PPT免费课件
内容介绍
沪科版九年级物理全册《电阻和变阻器》探究电路PPT免费课件，共29页。
学习目标
1.知道电阻的概念、单位及换算、电路图符号 ．
2.利用“控制变量法”对影响电阻大小的因素进行实验探究，理解决定电阻大小的因素 ．
3.知道滑动变阻器的构造、作用，会连接滑动变阻器．
4.知道变阻箱的读数方法 ．
新课讲解
电 阻
1.电阻的定义
导体对电流的阻碍作用叫做电阻．
2.符号：电阻用R表示．
3.单位：欧姆，简称“欧”，符号是Ω．
欧姆这个单位并不大，所以在电阻的单位里面还有千欧（kΩ）和兆欧（MΩ）
1MΩ= 1000 kΩ 1ｋΩ= 1000 Ω
影响电阻大小的因素
电阻是有大小的，那么你知道电阻的大小与哪些因素有关吗？
(1)电阻的大小可能与导线的长短有关．
(2)电阻的大小可能与导线的材料有关．
(3)电阻的大小可能与导线的粗细有关．
(4)电阻的大小可能与导线的温度有关．
(5)电阻的大小可能与其他因素有关．
滑动变阻器
1.原理：靠改变连入电路中电阻线的长度来改变电阻的．
2.滑动变阻器的使用方法：
(1)使用C、D（上边两个）接线柱
(2)使用A、B（下边两个）接线柱
(3)使用A、Ｃ（一上一下）两个接线柱
(4)使用A、D（一上一下）两个接线柱
(5)使用B、C（一上一下）两个接线柱
(6)使用B、D（一上一下）两个接线柱

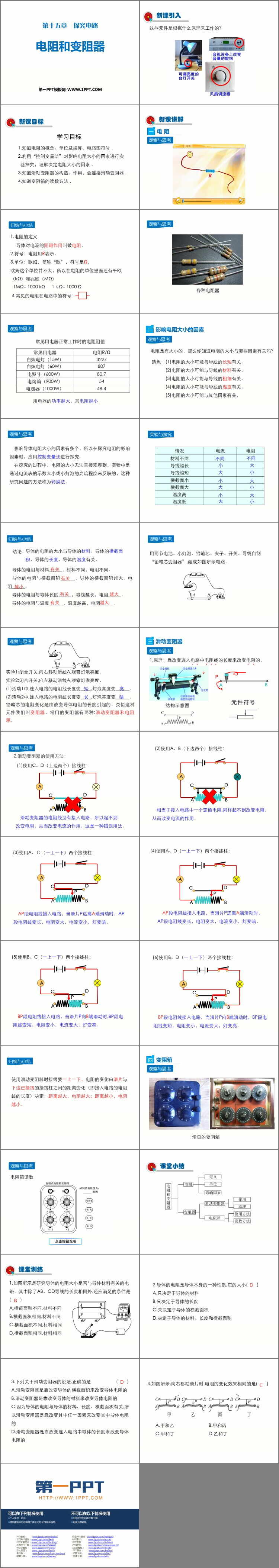

图集
