《科学探究：欧姆定律》探究电路PPT教学课件

内容介绍

沪科版九年级物理全册《科学探究：欧姆定律》探究电路PPT教学课件，共37页。

学习目标

1.通过实验探究电流与电压的定量关系．

2.通过实验探究电流和电阻的定量关系．

1.通过实验探究电流跟电压和电阻的定量关系，分析归纳出欧姆定律．理解欧姆定律．

2.会运用欧姆定律分析解决简单的电路问题．会用滑动变阻器改变部分电路两端的电压

新课讲解

电流的大小与哪些因素有关？

猜想与假设:

1.既然电压是产生电流的原因，那么升高电压，电流会不会也跟着增大呢？

2.既然导体对电流有阻碍作用，那么增大导体的电阻，通过导体的电流会不会减小呢？

控制变量法

例如，研究影响导体电阻的因素，因导体电阻与材料、横截面积、长度等因素有关，若只研究电阻与其中一个因素的关系，应控制其他因素不变．

实验中的滑动变阻器起什么作用？

改变电路中的电流，保护电路．

电流与电压的关系

闭合开关后，调节滑动变阻器的滑片，使R两端的电压成整数倍地变化（如1V、2V、3V），读出每次加在R上的电压值和电流值，记入表格．

保持电阻不变时，电流跟电压成正比关系．

电流与电阻的关系

闭合开关后，调节滑动变阻器的滑片，记下R（5Ω）两端上的电压值和电流值，记入表格．换用不同阻值（10Ω、15Ω）的定值电阻，调节滑动变阻器，使电压表示数保持不变，记下电阻两端上的电压值和电流值，记入表格．

保持电压不变时，电流跟电阻成反比关系．

欧姆定律

一段导体中的电流，跟加在这段导体两端的电压成正比，跟这段导体的电阻成反比．

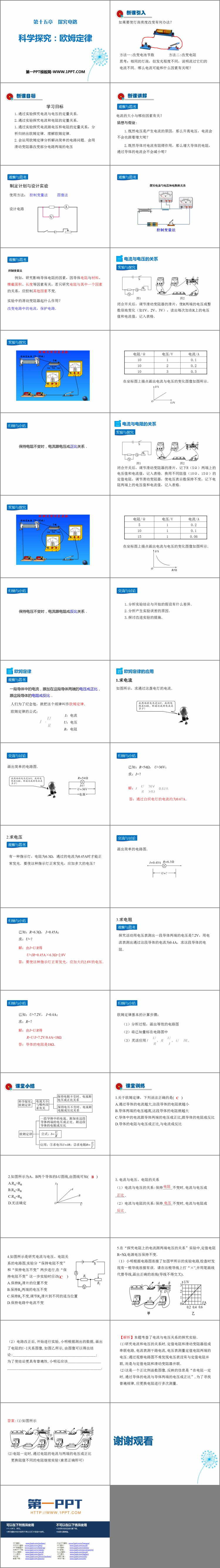

图集
