《“伏安法”测电阻》探究电路PPT教学课件

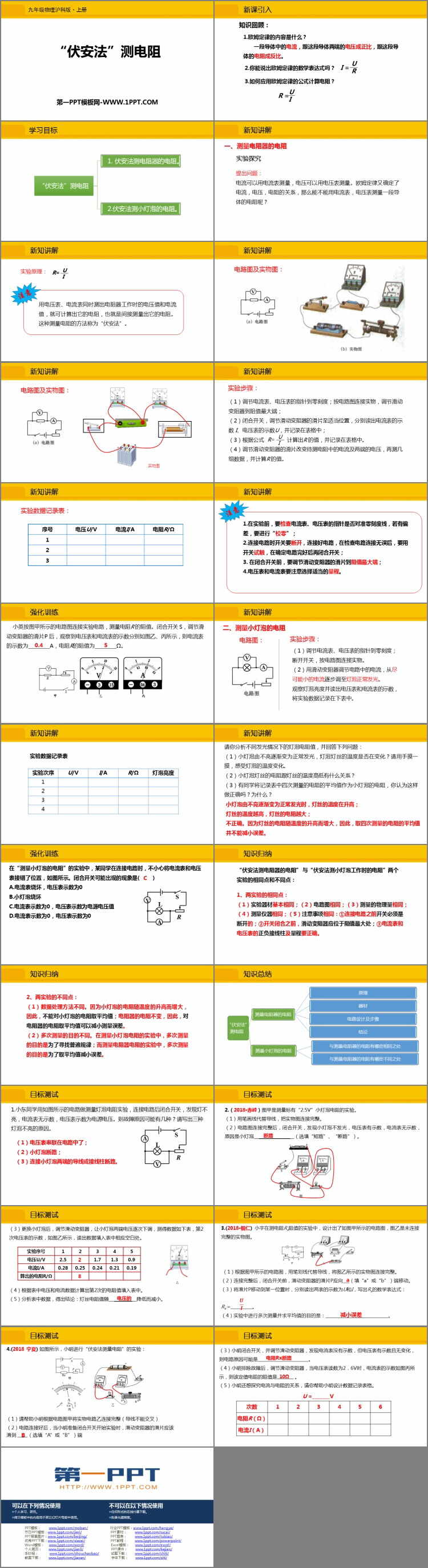

沪科版九年级物理全册《“伏安法”测电阻》探究电路PPT教学课件，共25页。

新课引入

1.欧姆定律的内容是什么？

一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

2.你能说出欧姆定律的数学表达式吗？

3.如何应用欧姆定律的公式计算电阻？

学习目标

1.伏安法测电阻器的电阻。

2.伏安法测小灯泡的电阻。

新知讲解

测量电阻器的电阻

提出问题：电流可以用电流表测量，电压可以用电压表测量。欧姆定律又确定了电流，电压，电阻的关系，那么能不能用电流表，电压表测量一段导体的电阻呢？

用电压表、电流表同时测出电阻器工作时的电压值和电流值，就可计算出它的电阻，也就是间接测量出它的电阻。这种测量电阻的方法称为“伏安法”。

实验步骤：

（1）调节电流表、电压表的指针到零刻度；按电路图连接实物，调节滑动变阻器到阻值最大端；

（2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中；

（3）根据公式R=U/I计算出R 的值，并记录在表格中。

（4）调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。

测量小灯泡的电阻

实验步骤：

（1）调节电流表、电压表的指针到零刻度；断开开关，按电路图连接实物。

（2）用滑动变阻器调节电路中的电流，从尽可能小的电流逐步调至灯泡正常发光。

观察灯泡亮度并读出电压表和电流表的示数，将实验数据记录在下表中。

请你分析不同发光情况下的灯泡电阻值，并回答下列问题：

（1）小灯泡由不亮逐渐变为正常发光，灯泡灯丝的温度是否在变化？请用手摸一摸，感受灯泡的温度变化。

（2）小灯泡灯丝的电阻跟灯丝的温度高低有什么关系？

（3）有同学将记录表中四次测量的电阻的平均值作为小灯泡的电阻，你认为这样做正确吗？为什么？

小灯泡由不亮逐渐变为正常发光时，灯丝的温度在升高；

灯丝的温度越高，灯丝的电阻越大；

不正确。因为灯丝的电阻随温度的升高而增大，因此，取四次测量的电阻的平均值并不能减小误差。
