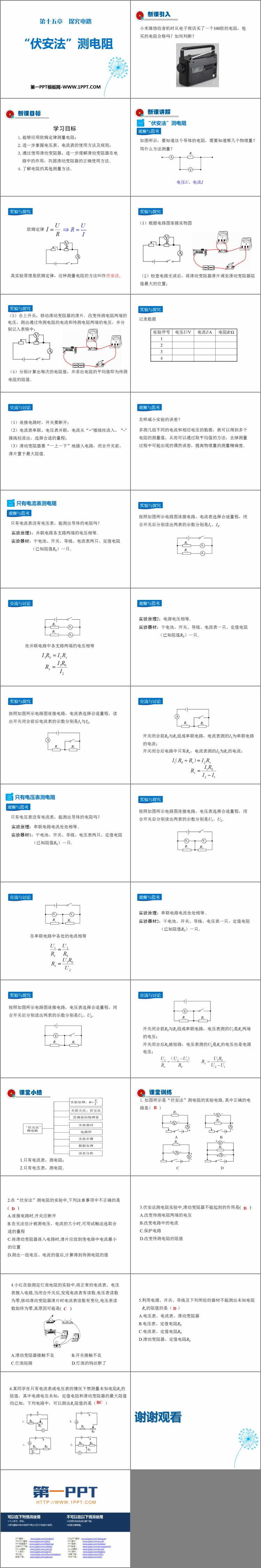

沪科版九年级物理全册《“伏安法”测电阻》探究电路PPT课件下载，共31页。
学习目标
1.能够应用欧姆定律测量电阻；
2.进一步掌握电压表、电流表的使用方法及规则；
3.通过使用滑动变阻器，进一步理解滑动变阻器在电路中的作用，巩固滑动变阻器的正确使用方法．
4.了解电阻的其他测量方法．
新课讲解
“伏安法”测电阻
其实验原理是欧姆定律，这种测量电阻的方法叫作伏安法．
（1）根据电路图连接实物图
（2）检查电路无误后，将滑动变阻器滑片调至滑动变阻器阻值最大的位置；
（3）合上开关，移动滑动变阻器的滑片．改变待测电阻两端的电压，测出通过待测电阻的电流和待测电阻两端的电压，并分别记入表格中；
（4）分别计算出每次的电阻值，并求出电阻的平均值即为待测电阻的阻值．
交流与讨论
（1）连接电路时，开关要断开；
（2）电流表串联、电压表并联，电流从“+”接线柱流入、“-”接线柱流出，选择合适的量程；
（3）滑动变阻器要“一上一下”地接入电路，闭合开关前，滑片置于最大阻值．
怎样减小实验的误差？
多测几组不同的电流和相应电压的数据，就可以得到多个电阻的测量值，从而可以通过取平均值的方法，去掉测量过程中可能出现的偶然误差，提高物理量的测量精确度．
只有电流表测电阻
实验原理：串联电路电流处处相等 ．
实验器材1：干电池、开关、导线、电压表两只、定值电阻（已知阻值R0）一只．
实验器材2：干电池、开关、导线、电压表一只、定值电阻（已知阻值R0）一只．
开关闭合前R0与Rx组成串联电路，电压表测的U1是Rx两端的电压；
开关闭合后R0被短路，电压表测的U2是Rx的电压也是电源电压；
