《电阻的串联和并联》探究电路PPT教学课件

内容介绍

沪科版九年级物理全册《电阻的串联和并联》探究电路PPT教学课件，共22页。

情境导入

欧姆定律

内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。

本节目标

（1）通过实验使同学们清楚电阻串联后总电阻变大；并能利用前面串联电路电流和电压的关系推导电阻的关系。

（2）通过实验使同学们清楚电阻并联后总电阻变小；并能利用前面并联电路电流和电压的关系推导电阻的关系。

课堂探究

电阻的串联

电路中只有一个电阻

电路中R1和 R2 串联后的电流与电路中只有R1时电流变大还是变小了？

串联后的总电阻R与R1和 R2的大小关系是怎么样的？

推导串联电路的总电阻

电路图：

串联电路电流的特点：I=I1=I2

电压的特点：U=U1+U2

讨论：串联电路的总电阻有什么特点？

特点是：串联电路的总电阻比任何一个导体的电阻大。

R＝R1＋R2+···＋Ｒn

n个相同阻值的电阻串联，总电阻R=nR

电阻的并联

推导：并联电路的总阻值

并联电路总电阻的倒数等于各并联电阻的倒数之和。

结论：

几个电阻并联后相当于增加了导体的横截面积,总电阻比其中任一个电阻的阻值都小。

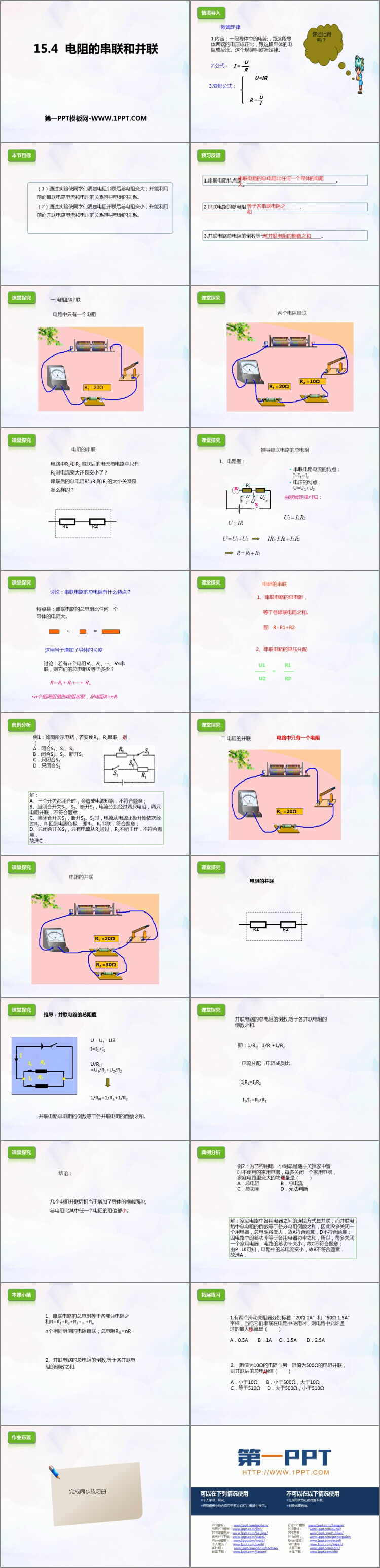

图集
