《探究杠杆的平衡条件》力和机械PPT教学课件

内容介绍

粤沪版八年级物理下册《探究杠杆的平衡条件》力和机械PPT教学课件，共30页。

思考：假如有一大石头挡道。我们用手搬不动，手边只有一根木棒，你们有没有办法将它搬走呢？

共同点：

①都是硬棒。（软的不行，直的弯的都可以）

②工作过程中都在转动，转动过程中有一点是不动的。

③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）。

什么是杠杆？

1.定义：在力的作用下如果能绕着固定点转动的硬棒叫做杠杆。

2.杠杆的五要素：

支点(O)：杠杆绕着转动的固定点

动力(F1)：使杠杆转动的力

阻力(F2)：阻碍杠杆转动的力

动力臂(L1)：从支点到动力作用线的垂直距离

阻力臂(L2)：从支点到阻力作用线的垂直距离

3.力臂的画法

（1）力臂是从支点到力的作用线的垂直距离。

（2）力臂的画法：

一找支点

二画线（力的作用线）

三定距离（力臂的长）

四标力臂

（3）力臂可能在杠杆上，也可能不在杠杆上；而支点、动力和阻力的作用点一定在杠杆上。

杠杆平衡的条件是什么？

1. 杠杆的平衡

当杠杆处于静止状态或匀速转动状态时，我们就说杠杆平衡了。

杠杆平衡时，杠杆不一定处于水平位置。

2.探究杠杆的平衡条件

动力×动力臂＝阻力×阻力臂

F1×L1＝F2×L2

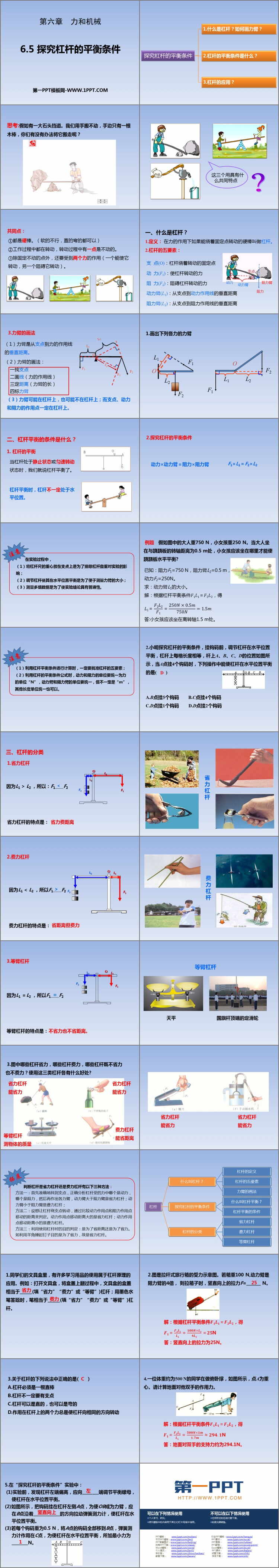

图集
