《电路的组成和连接方式》探究简单电路PPT下载
内容介绍
粤沪版九年级物理上册《电路的组成和连接方式》探究简单电路PPT下载，共26页。
认识电路
1.电路及电路各组成部分的作用
（1）电路：用导线把电源、开关、用电器等连接起来就组成了电路。
（2）电源：在电路中，提供电的器件。如干电池
（3）用电器：利用电来工作的器件。如灯泡
（4）开关：控制电路通断的器件。
2.电路的连接
通路、开路和短路
1.通路：电路连接好后，闭合开关，处处相通的电路。
2.断路：开关未闭合、导线断裂、接头松脱，导致电路在某处断开的电路。
3.短路：导线不经过用电器直接跟电源两级相连接的电路。
4.局部短路：某用电器两端被导线直接连接，导致该用电器不能工作，而其它用电可以工作的电路。
怎样画电路图
1.电路中各种元器件如何表示？
电路中各种元器件都用统一规定的符号表示。
2.你知道哪些元器件的符号？
电路图：用规定的符号表示电路的连接情况。
电路的连接方式
1.串联——两个灯泡首尾相连
串联电路：由用电器串联组成的电路。
特征：1.电流只有唯一一条通路；
2.电路某一处断开，全电路开路；
3.开关接在任意位置都不影响控制效果；
4.各用电器相互影响。
2.并联——两个灯泡并列连接
并联电路：用电器并列连接起来的电路
特征：1.电流有两条或两条以上的通路；
2.干路开关能控制电路中所有用电器；
3.支路开关只控制各自支路中的用电器；
4.各支路独立工作，互相不影响。

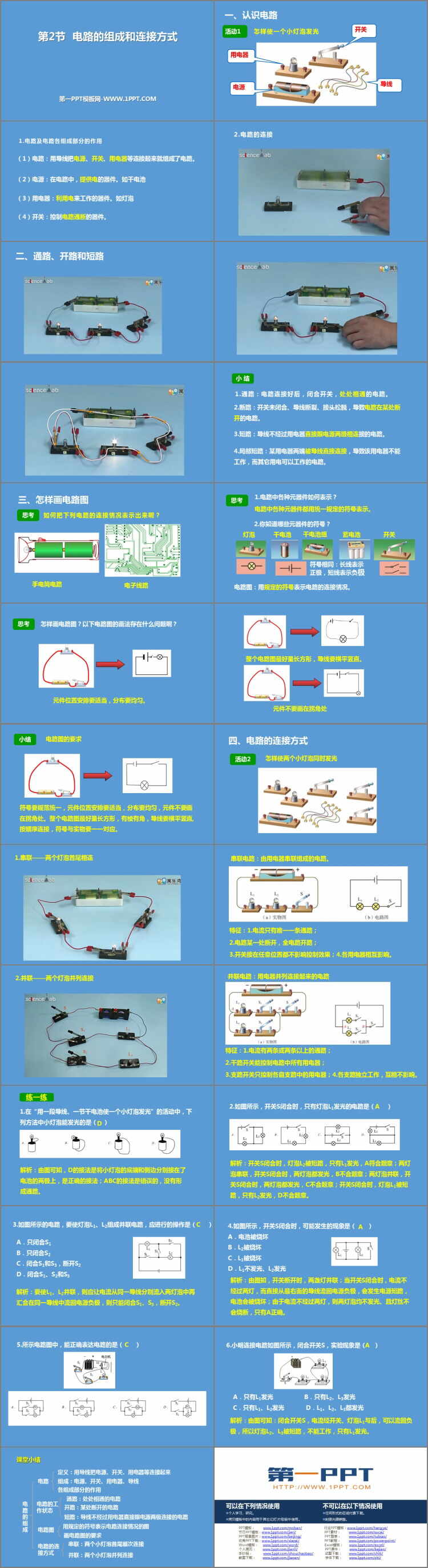

图集
