相关简介

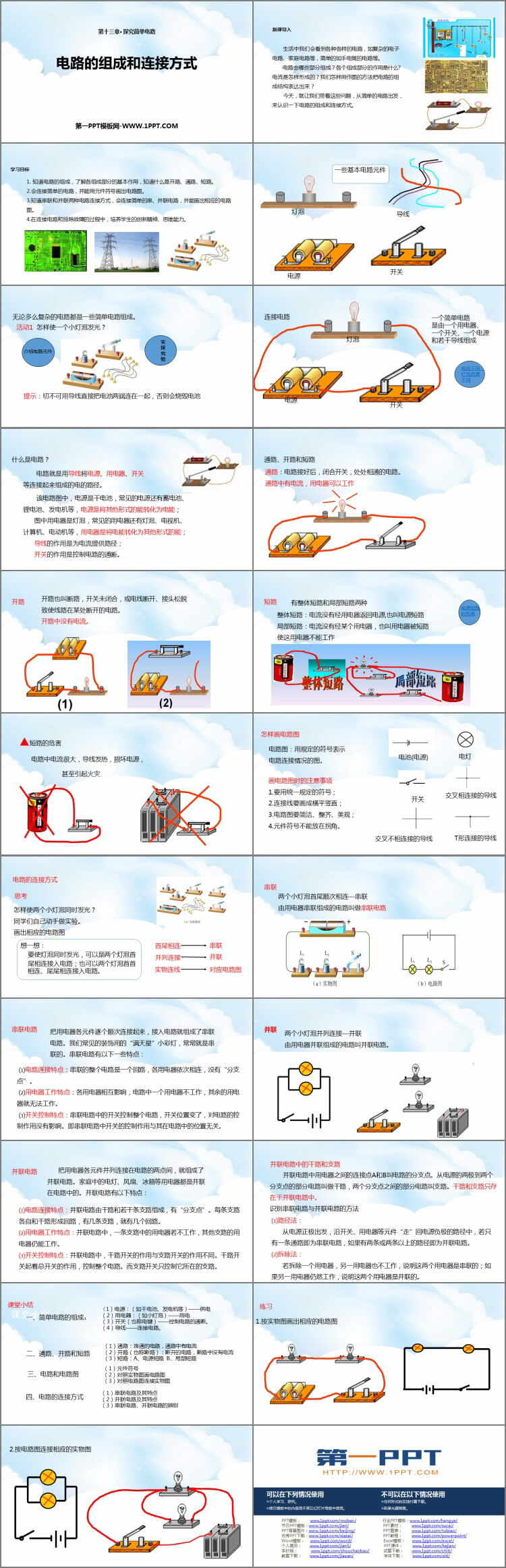

粤沪版九年级物理上册《电路的组成和连接方式》探究简单电路PPT教学课件，共22页。
新课导入
生活中我们会看到各种各样的电路，如复杂的电子电路、家庭电路等，简单的如手电筒的电路等。
电路由哪些部分组成？各个组成部分的作用是什么? 电流是怎样形成的？我们怎样用作图的方法把电路的组成结构表达出来？
今天，就让我们带着这些问题，从简单的电路出发，来认识一下电路的组成和连接方式。
学习目标
1.知道电路的组成，了解各组成部分的基本作用，知道什么是开路、通路、短路。
2.会连接简单的电路，并能用元件符号画出电路图。
3.知道串联和并联两种电路连接方式，会连接简单的串、并联电路，并能画出相应的电路图。
4.在连接电路和排除故障的过程中，培养学生的创新精神、思维能力。
什么是电路？
电路就是用导线将电源、用电器、开关等连接起来组成的电的路径。
该电路图中，电源是干电池，常见的电源还有蓄电池、锂电池、发电机等，电源是将其他形式的能转化为电能；
图中用电器是灯泡，常见的用电器还有灯泡、电视机、计算机、电动机等，用电器是将电能转化为其他形式的能；
导线的作用是为电流提供路径；
开关的作用是控制电路的通断。
通路、开路和短路
通路：电路接好后，闭合开关，处处相通的电路。
通路中有电流，用电器可以工作
开路也叫断路，开关未闭合，或电线断开、接头松脱致使线路在某处断开的电路。
开路中没有电流。
有整体短路和局部短路两种
整体短路：电流没有经用电器返回电源,也叫电源短路
局部短路：电流没有经某个用电器，也叫用电器被短路
使这用电器不能工作
