相关简介

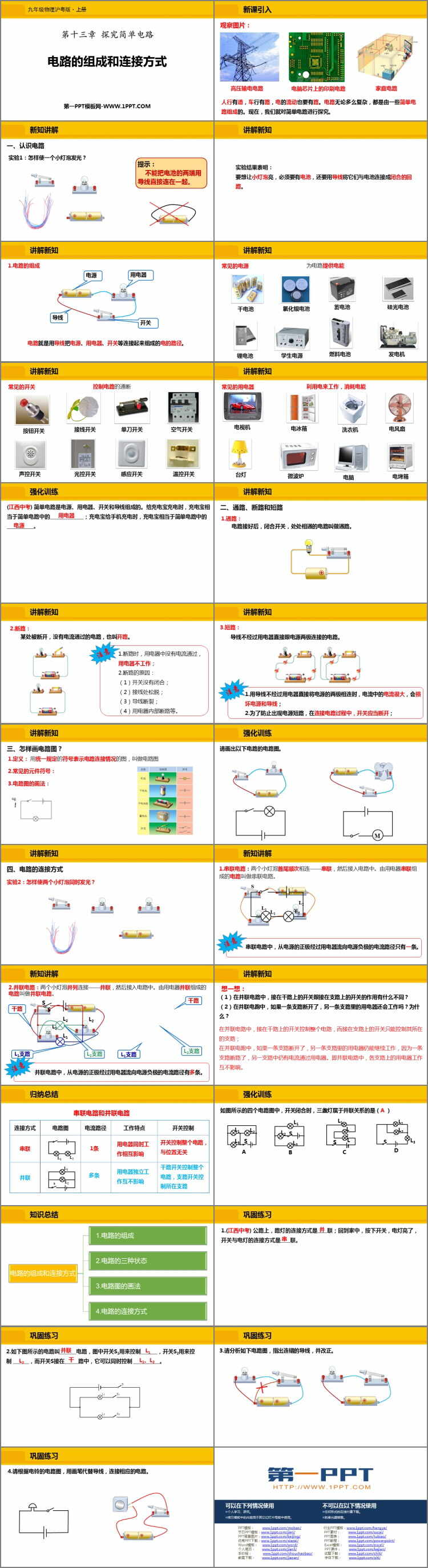

粤沪版九年级物理上册《电路的组成和连接方式》探究简单电路PPT课件下载，共26页。
新课引入
人行有道，车行有路，电的流动也要有路。电路无论多么复杂，都是由一些简单电路组成的。现在，我们就对简单电路进行探究。
新知讲解
认识电路
电路的组成
电路就是用导线把电源、用电器、开关等连接起来组成的电的路径。
通路、断路和短路
1.通路：电路接好后，闭合开关，处处相通的电路叫做通路。
2.断路：某处被断开，没有电流通过的电路，也叫开路。
3.短路：导线不经过用电器直接跟电源两极连接的电路。
怎样画电路图？
定义：用统一规定的符号表示电路连接情况的图，叫做电路图
电路的连接方式
1.串联电路：两个小灯泡首尾顺次相连——串联，然后接入电路中。由用电器串联组成的电路叫做串联电路。
2.并联电路：两个小灯泡并列连接——并联，然后接入电路中。由用电器并联组成的电路叫做并联电路。
想一想：
（1）在并联电路中，接在干路上的开关跟接在支路上的开关的作用有什么不同？
（2）在并联电跑中，如果一条支路断开了，另一条支路里的用电器还会工作吗？为什么？
在并联电路中，接在干路上的开关控制整个电路，而接在支路上的开关只能控制其所在的支路；
在并联电跑中，如果一条支路断开了，另一条支路里的用电器仍能继续工作，因为一条支路断路了，另一支路中仍有电流通过用电器。即并联电路中，各支路上的用电器工作互不影响。
