《探究串、并联电路中的电流》探究简单电路PPT下载
内容介绍

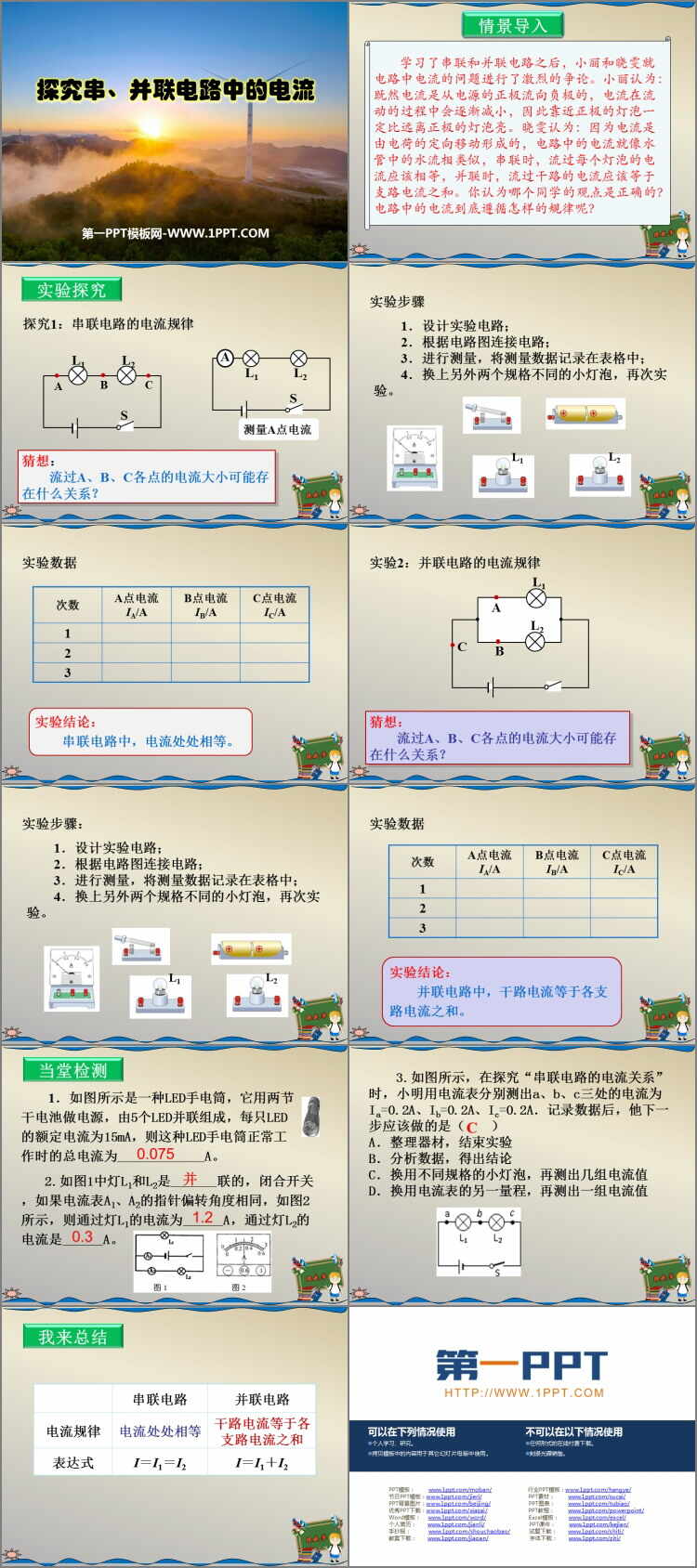

粤沪版九年级物理上册《探究串、并联电路中的电流》探究简单电路PPT下载，共12页。
情景导入
学习了串联和并联电路之后，小丽和晓雯就电路中电流的问题进行了激烈的争论。小丽认为：既然电流是从电源的正极流向负极的，电流在流动的过程中会逐渐减小，因此靠近正极的灯泡一定比远离正极的灯泡亮。晓雯认为：因为电流是由电荷的定向移动形成的，电路中的电流就像水管中的水流相类似，串联时，流过每个灯泡的电流应该相等，并联时，流过干路的电流应该等于支路电流之和。你认为哪个同学的观点是正确的？电路中的电流到底遵循怎样的规律呢？
实验探究
探究1：串联电路的电流规律
猜想：流过A、B、C各点的电流大小可能存在什么关系？
实验步骤
1．设计实验电路；
2．根据电路图连接电路；
3．进行测量，将测量数据记录在表格中；
4．换上另外两个规格不同的小灯泡，再次实验。
实验结论：串联电路中，电流处处相等。
实验2：并联电路的电流规律
猜想：流过A、B、C各点的电流大小可能存在什么关系？
实验步骤：
1．设计实验电路；
2．根据电路图连接电路；
3．进行测量，将测量数据记录在表格中；
4．换上另外两个规格不同的小灯泡，再次实验。
实验结论：并联电路中，干路电流等于各支路电流之和。
