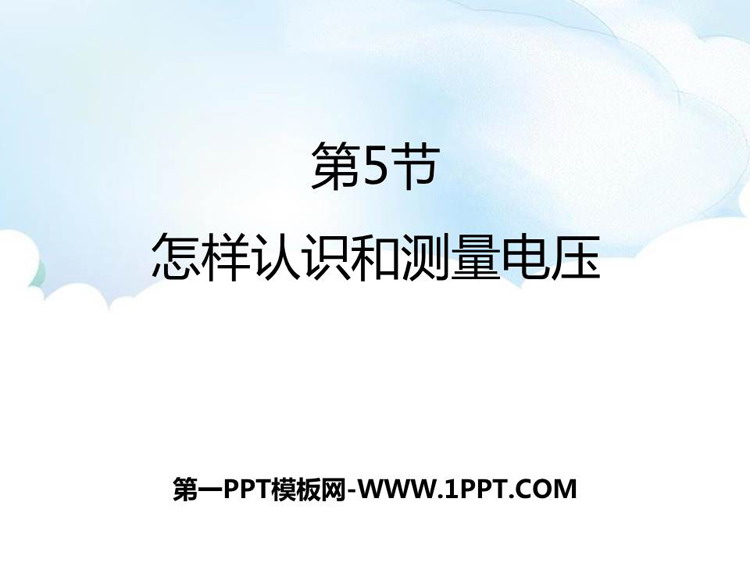

《怎样认识和测量电压》探究简单电路PPT课件下载

内容介绍

粤沪版九年级物理上册《怎样认识和测量电压》探究简单电路PPT课件下载，共18页。

学习目标

1.知道电源是提供电压的设备，电压是电路中形成电流的原因，知道电压用字母U表示。

2.知道电压的单位及其换算。

3.通过对实物的观察认识电压表，掌握正确使用电压表的方法。

电压

1、电压的意义

电压是形成电流的原因（电压的符号用U表示．）

2．电压的单位：

国际单位：伏特（volt），简称伏（ V ）。

常用单位：千伏（kV）；毫伏（mV）。

换算：1 kV =1 000 V= 103 V

1 mV =0.001 V= 10-3 V

电压的测量

1．电压表

用　途

（1）伏特表是测量直流低值电压的一种仪器；

（2）常用电压表的连接；

（3）通常采用（0~3 V）（0~15 V）两个量程。

结　构

外形见图，指针在标尺左端置零。标尺上有两种刻度，分别是0~3 V，0~15 V。调零器在读数窗正下方。接线柱分别标有“—”、“3”、“15”标记，其中“—”接线柱为公共端。

2. 电压表的使用：

（1）电压表要并联在电路中

（2）“＋”“－”接线柱的接法要正确

（3）被测电压不要超过电压表的量程

3．练习用电压表测量电压
