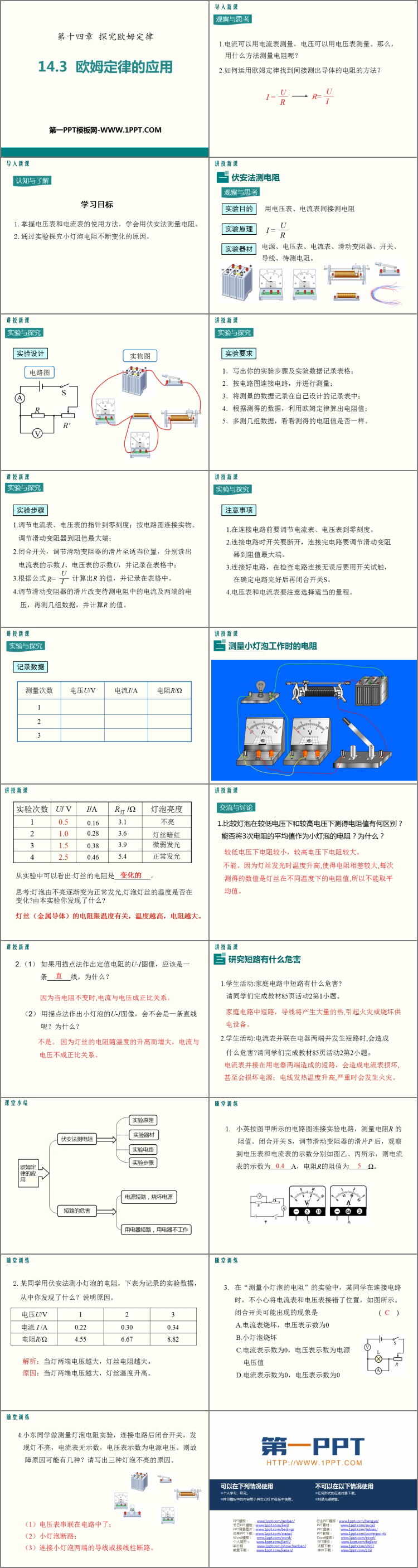

粤沪版九年级物理上册《欧姆定律的应用》探究欧姆定律PPT课件下载，共20页。

学习目标

1.掌握电压表和电流表的使用方法，学会用伏安法测量电阻。

2.通过实验探究小灯泡电阻不断变化的原因。

讲授新课

伏安法测电阻

用电压表、电流表间接测电阻

电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。

实验要求

1．写出你的实验步骤及实验数据记录表格；

2．按电路图连接电路，并进行测量；

3．将测量的数据记录在自己设计的记录表中；

4．根据测得的数据，利用欧姆定律算出电阻值；

5．多测几组数据，看看测得的电阻值是否一样。

测量小灯泡工作时的电阻

交流与讨论

1.比较灯泡在较低电压下和较高电压下测得电阻值有何区别？

能否将3次电阻的平均值作为小灯泡的电阻？为什么？

较低电压下电阻较小，较高电压下电阻较大。

不能。因为灯丝发光时温度升高,使得电阻相差较大,每次测得的数值是灯丝在不同温度下的电阻值,所以不能取平均值。

研究短路有什么危害

1.学生活动:家庭电路中短路有什么危害?

家庭电路中短路，导线将产生大量的热,引起火灾或烧坏供电设备。

2.学生活动:电流表并联在电器两端并发生短路时,会造成什么危害?

电流表并接在用电器两端造成的短路，会造成电流表损坏,甚至会损坏电源；电线发热温度升高,严重时会发生火灾。
