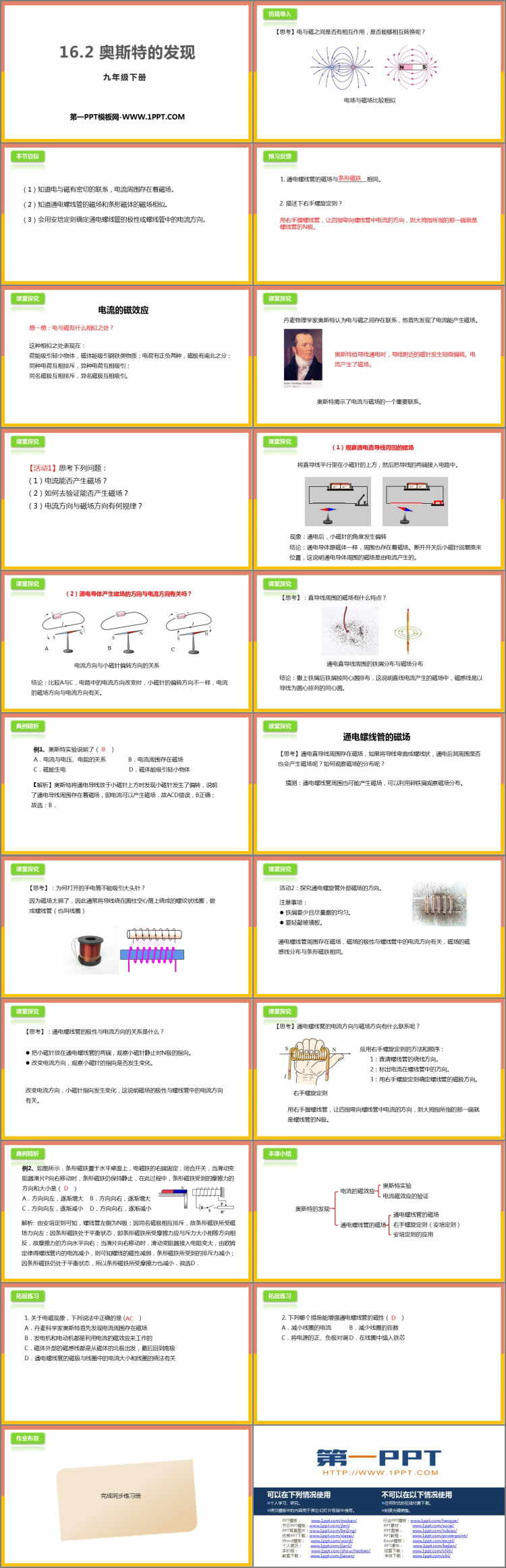

粤沪版九年级物理下册《奥斯特的发现》电磁铁与自动控制PPT下载，共22页。
本节目标
（1）知道电与磁有密切的联系，电流周围存在着磁场。
（2）知道通电螺线管的磁场和条形磁体的磁场相似。
（3）会用安培定则确定通电螺线管的极性或螺线管中的电流方向。
课堂探究
电流的磁效应
想一想：电与磁有什么相似之处？
这种相似之处表现在：
荷能吸引轻小物体，磁体能吸引钢铁类物质；电荷有正负两种，磁极有南北之分；
同种电荷互相排斥，异种电荷互相吸引；
同名磁极互相排斥，异名磁极互相吸引。
（1）观察通电直导线周围的磁场
将直导线平行架在小磁针的上方，然后把导线的两端接入电路中。
现象：通电后，小磁针的角度发生偏转
结论：通电导体跟磁体一样，周围也存在着磁场。断开开关后小磁针回复原来位置，这说明通电导体周围的磁场是由电流产生的。
（2）通电导体产生磁场的方向与电流方向有关吗？
结论：比较A与C，电路中的电流方向改变时，小磁针的偏转方向不一样，电流的磁场方向与电流方向有关。
通电螺线管的磁场
【思考】通电直导线周围存在磁场，如果将导线弯曲成螺线状，通电后其周围是否也会产生磁场呢？如何观察磁场的分布呢？
猜测：通电螺线管周围也可能产生磁场，可以利用碎铁屑观察磁场分布。
