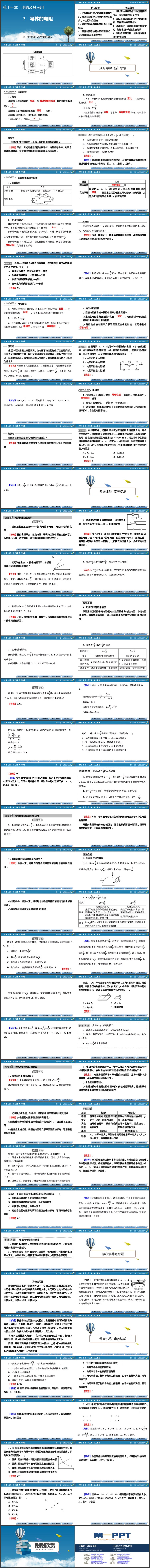

人教版高中物理必修三《导体的电阻》电路及其应用PPT教学课件，共74页。

学习目标

1．了解电阻的定义式及电阻的意义

2．通过对决定导体电阻的因素的探究，体会控制变量法

3．掌握决定导体电阻的因素及计算公式

4．理解电阻率的概念及物理意义，了解电阻率与温度的关系

素养初培

对欧姆定律的理解

1．试用控制变量法设计一个探究电流与电压、电阻的关系的实验．

【答案】保持电阻不变，改变电压，研究电流随电压的变化关系；保持电压不变，改变电阻，研究电流随电阻的变化关系．

2．请根据如图所示的实验电路，设计实验步骤，探究导体中的电流与电压、电阻的关系．

【答案】合上开关S，调节滑动变阻器滑片P的位置．改变导体A两端的电压，记下不同电压下的电流值，再换用另一导体B，重做实验，使导体B两端的电压与A相同时，比较两次电流的大小，分析影响电流的因素．

3．某同学作出的U－I图像如图所示，分析图像我们可以得到哪些信息？

探究总结

1．欧姆定律的适用情况

欧姆定律仅适用于纯电阻(将电能全部转化为内能)电路．非纯电阻(电能的一部分转化为内能，另一部分转化为动能或化学能)电路不适用．

2．欧姆定律的两性

(1)同体性：表达式I＝UR中的三个物理量U、I、R对应于同一段电路或导体．

(2)同时性：三个物理量U、I、R对应于同一时刻．

电阻R和电阻率ρ的比较

1．电阻率大小如何计算？

2．电阻率的物理意义是什么？与什么有关？纯净金属和合金哪种材料的电阻率大？在制造输电电缆和绕线电阻时应怎样选择材料？

【答案】(1)电阻率是反映导体导电性能的物理量，是导体材料本身的属性，与导体的长度和形状无关．

(2)合金的电阻率较大

(3)在制造输电电缆时应用电阻率较小的铝或铜做导线，制造绕线电阻时应选用电阻率较大的合金材料制作．

3．试探究分析金属、半导体、锰铜的电阻率随温度的变化情况．

【答案】(1)金属的电阻率随温度升高而增大．

(2)绝缘体和半导体的电阻率随温度升高而减小，并且变化不是线性的．

(3)有些合金如锰铜、镍铜的电阻率几乎不受温度的影响，可用来制作标准电阻．
