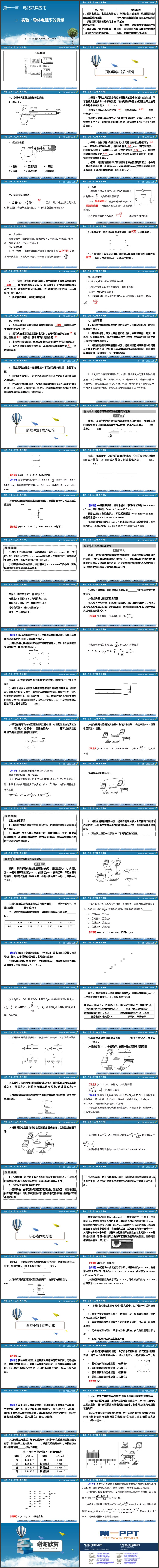

人教版高中物理必修三《实验：导体电阻率的测量》电路及其应用PPT教学课件，共70页。

学习目标

1．掌握电流表、电压表和滑动变阻器的使用方法

2．掌握螺旋测微器的使用方法和读数方法

3．学会利用伏安法测电阻，进一步测出金属丝的电阻率

素养初培

精例1　某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图甲和乙所示．该工件的直径为______cm，高度为______mm．

变式1　(1)如图甲、乙所示的两把游标卡尺，它们的游标尺分别为9 mm长10等分、19 mm长20等分，则读数依次为________mm、________mm．

(2)使用螺旋测微器测量金属丝的直径，示数如图所示，则金属丝的直径是________mm．

【解析】(1)题图甲读数：整毫米是17，不足1毫米数是5×0.1 mm＝0.5 mm，最后结果是17 mm＋0.5 mm＝17.5 mm．

题图乙读数：整毫米是23，不足1毫米数是7×0.05 mm＝0.35 mm，最后结果是23 mm＋0.35 mm＝23.35 mm．

(2)固定刻度示数为2.0 mm，不足半毫米的从可动刻度上读，其示数为14.0，最后的读数：2.0 mm＋14.0×0.01 mm＝2.140 mm．

实验原理及操作

精例2　在做“测定金属电阻率”的实验时，需要对金属丝的电阻进行测量，已知金属丝的电阻值Rx约为20 Ω．一位同学用伏安法对这个电阻的阻值进行了比较精确的测量，这位同学想使被测电阻Rx两端的电压变化范围尽可能的大．他可选用的器材有：

电源E：电动势为8 V，内阻为1.0 Ω

电流表A：量程0.6 A，内阻约为0.50 Ω

电压表V：量程15 V，内阻约为10 kΩ

滑动变阻器R：最大电阻值为5.0 Ω

开关一个，导线若干

(1)根据上述条件，测量时电流表应采用________(填“外接法”或“内接法”)．

(2)在虚线框内画出实验电路图．

(3)若在上述实验中，电流表的示数为I，电压表的示数为U，且电流表内阻RA和电压表内阻RV均为已知量，用测量物理量和电表内阻计算金属丝电阻的表达式Rx＝________．

【解析】(1)待测电阻约为20 Ω，是电流表内阻的40倍，但电压表内阻是待测电阻的500倍，故采用外接法．

(2)因为要使Rx两端的电压变化范围尽可能的大，所以滑动变阻器要采用分压式，电路图如图所示．
