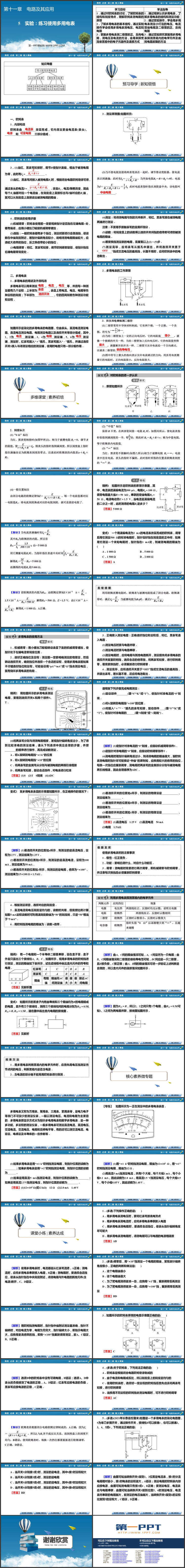

人教版高中物理必修三《实验：练习使用多用电表》电路及其应用PPT教学课件，共60页。

学习目标

1．通过对欧姆表的讨论，了解欧姆表的结构和刻度特点，理解欧姆表测电阻的原理

2．了解多用电表的基本结构，通过实验操作学会使用多用电表测电压、电流和电阻

3．掌握多用电表测二极管的正、反向电阻，测电压及电流的方法，会用来探索简单黑箱中的电子元器件及连接方式

对欧姆表的进一步认识

1．原理如图所示

2．刻度标注

(1)“0 Ω”标注

当红、黑表笔相接时(如图甲所示)，相当于被测电阻Rx＝0，调节R的阻值，使Er＋Rg＋R＝Ig，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为欧姆表刻度的零点．注意此时欧姆表的内阻是(r＋Rg＋R)．

(2)“中值”标注

保持R不变，在两表笔间接一电阻Rx时，如图丙所示，使电流表指针恰指到满刻度的一半，即Ig2处，则此时Rx＝Rg＋R＋r，称为中值电阻，等于欧姆表内电阻值．

(3)“∞”标注

当红、黑表笔不接触时(如图乙所示)相当于被测电阻Rx＝∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞”处．

多用电表的使用方法

1．机械调零：用小螺丝刀轻轻转动表盘下面的机械调零螺丝，使指针处于左端电流零刻度位置．

2．选好正确挡位及量程：测量前一定要明确测量的物理量，然后转动选择开关，确定挡位并选择一个合适的量程．使用多用电表前如果不仔细选好挡位和量程，可能会误用“μA”“mA”或“Ω”挡去测量电压，就有烧坏多用电表的危险．

3．正确接入测量电路：正确选好挡位和量程后，将红、黑表笔连入电路．

(1)测量电压时要与电路并联．

(2)测量电流时要与电路串联．

(3)测量电阻时，应将电阻与其他电路断开，测量前先将多用电表的选择开关旋至欧姆挡，选择合适的倍率挡，将两表笔短接，进行欧姆调零，若需要换挡时，必须重新进行欧姆调零．

4．测量完毕，应将选择开关置于“OFF”挡或交流电压的最高挡，并拔出表笔，若长期不用，还应将电池取出．

使用多用电表时的注意事项

1．极性：红正黑负．

2．功能：要明白测什么，对应什么功能区．

3．调零：测电阻时需要进行两次调零，即机械调零与欧姆调零，并注意每次换挡后必须重新欧姆调零．

4．根据测量项目，选择对应的刻度盘．

5．直流电流和电压刻度是均匀的，读数时共用，但需按比例计算，如取5 mA量程读数时可利用满刻度数值为“50”的刻度线，只是“50”相当于“5 mA”．

6．用欧姆挡测电阻的阻值为：读数×倍率．
