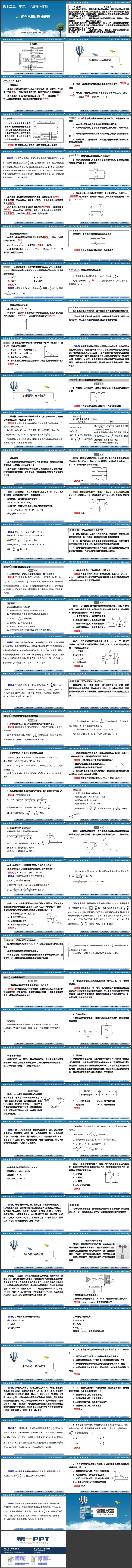

人教版高中物理必修三《闭合电路的欧姆定律》电能能量守恒定律PPT教学课件，共

学习目标

1．会从能的守恒和转化定律推导出闭合电路的欧姆定律

2．理解内、外电压，理解闭合电路的欧姆定律

3．会用闭合电路欧姆定律分析路端电压与负载的关系，会进行相关的电路分析和计算

对闭合电路欧姆定律的理解

1．在如图所示的电路中，开关S闭合前与闭合后电压表的读数有变化吗？

【答案】开关闭合后电压表的读数小于开关闭合前的读数．

2．试分析：电源电动势E与外电路电压U外和内电路电压U内之间存在什么样的关系？用公式怎样表示？

探究总结

1．闭合电路中的几个关系式

2．特别提醒

(1)外电路短路时电路中电流较大，为防止将电源、电路烧坏或引发火灾事故，一般不允许这种情况发生．

(2)外电路含有非纯电阻元件(如电动机、电解槽等)时，不能直接用欧姆定律解决电流问题，可以根据串、并联电路特点或能量守恒定律列式计算．

闭合电路问题的求解方法

1．分析电路特点：认清各元件之间的串、并联关系，特别要注意电压表测量哪一部分的电压，电流表测量哪个用电器的电流．

2．求干路中的电流：若各电阻阻值和电动势都已知，可用闭合电路的欧姆定律直接求出，也可以利用各支路的电流之和来求．

3．应用闭合电路的欧姆定律解决问题时，应根据部分电路的欧姆定律和电路的串、并联特点求出部分电路的电压和电流．

直流电路的动态分析思路

基本思路是“部分→整体→部分”，即从阻值变化入手，由串、并联规律判知R总的变化情况，再由欧姆定律判知I总和U端的变化情况，最后由部分电路欧姆定律及串联分压、并联分流等规律判断各部分的变化情况．

路端电压与电流的关系

闭合电路欧姆定律可变形为U＝E－Ir，E和r可认为是不变的，由此可知：

(1)路端电压随总电流的增大而减小．

(2)电流为零时，即外电路断路时的路端电压等于电源电动势E．在图像中，U－I图像在纵轴上的截距表示电源的电动势．

电路故障问题

1．外电路中沿电流方向电势如何变化？为什么？

【答案】外电路沿电流方向电势降低，因为规定正电荷的移动方向就是电流方向，在外电路中，负电荷受静电力作用，从低电势向高电势运动，故沿电流的方向电势降低．

2．内电路中沿电流方向电势如何变化？为什么？(以一节干电池为例说明)

【答案】如果电源是一节干电池，在电池的正负极附近存在反应层，在这两个反应层中沿电流方向电势升高，在正负极之间电源的内阻中也有电流，沿电流方向电势降低，且两反应层中电势升高的值等于内、外电路电阻上电势降低值之和．
