《欧姆定律》欧姆定律PPT课件(第3课时)

内容介绍

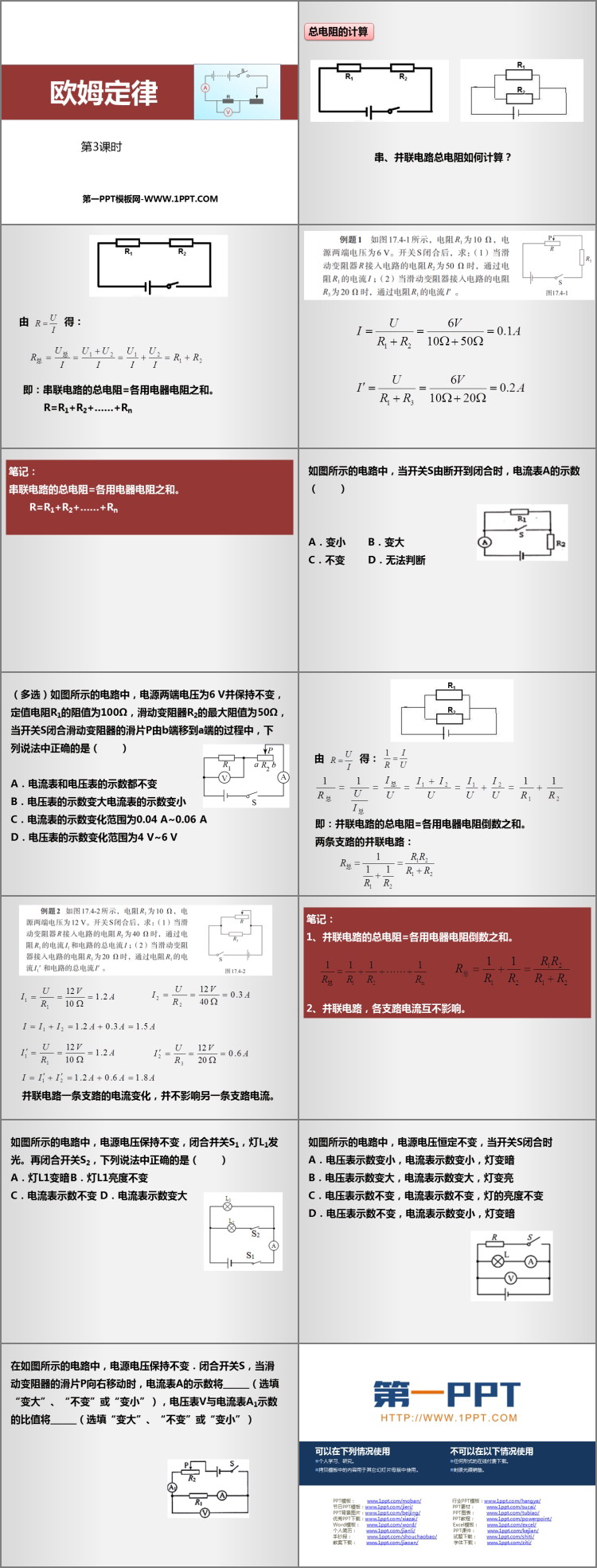

人教版九年级物理全册《欧姆定律》欧姆定律PPT课件(第3课时)，共14页。

总电阻的计算

串、并联电路总电阻如何计算？

串联电路的总电阻=各用电器电阻之和。

R=R1+R2+……+Rn

（多选）如图所示的电路中，电源两端电压为6 V并保持不变，定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω，当开关S闭合滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（　　）

A．电流表和电压表的示数都不变

B．电压表的示数变大电流表的示数变小

C．电流表的示数变化范围为0.04 A~0.06 A

D．电压表的示数变化范围为4 V~6 V

并联电路的总电阻=各用电器电阻倒数之和。

并联电路一条支路的电流变化，并不影响另一条支路电流。

如图所示的电路中，电源电压恒定不变，当开关S闭合时

A．电压表示数变小，电流表示数变小，灯变暗

B．电压表示数变大，电流表示数变大，灯变亮

C．电压表示数不变，电流表示数不变，灯的亮度不变

D．电压表示数不变，电流表示数变小，灯变暗
