《电阻的测量》欧姆定律PPT免费课件下载

内容介绍

人教版九年级物理全册《电阻的测量》欧姆定律PPT免费课件下载，共13页。

伏安法测电阻

如图所示用电流表测量测出电流，用电压表测量测出电压，再通过R = U/I 算出电阻值的方法叫伏安法测电阻。

1、断开开关，调节电流表、电压表的指针到零刻度；按电路图连接实物；调节滑动变阻器到阻值最大端。

2、闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中；

3、根据公式R = U/I计算出R 的值，并记录在表格中。

4、通过移动滑动变阻器滑片，改变定值电阻两端的电压和通过电阻的电流，分别记录对应的值。

5、再测几组数据，并计算R 的平均值。

测量电阻的实验原理：R = U/I

闭合开关前，滑动变阻器的滑片应调至阻值最大处。

多测几组数据，求平均值，减小误差。

小灯泡的电阻随温度的升高而增大，不能求平均值。

特殊法测电阻：以实验原理为指导，通过实验步骤求出Rx两端的电压和通过Rx的电流，代入公式求出Rx。

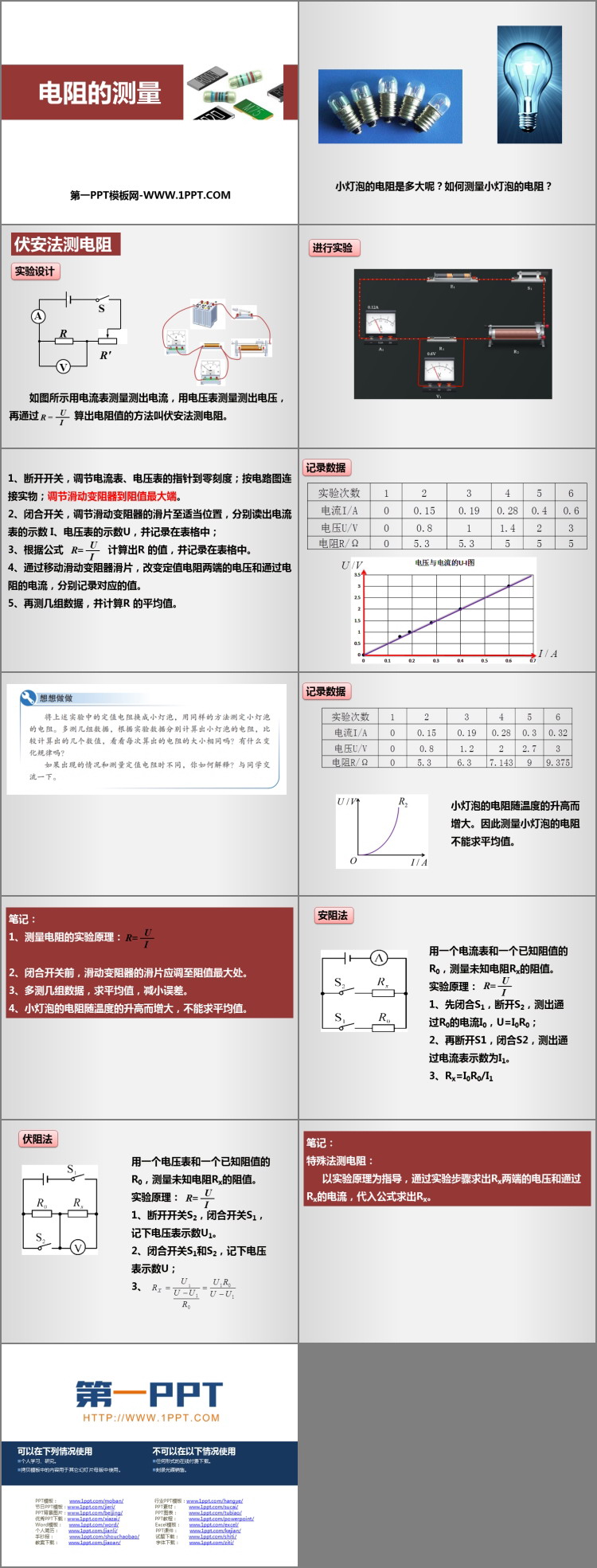

图集
