《电阻的测量》欧姆定律PPT课件(第2课时)

内容介绍

人教版九年级物理全册《电阻的测量》欧姆定律PPT课件(第2课时)，共8页。

学习目标

知道单表（只用一个电压表或电流表）测电阻的基本原理

会设计使用一个电压表或电流表测量导体电阻的实验方案

会根据所测的物理量去推导未知导体的阻值的表达式

新知二单表测电阻的基本原理、实验方案

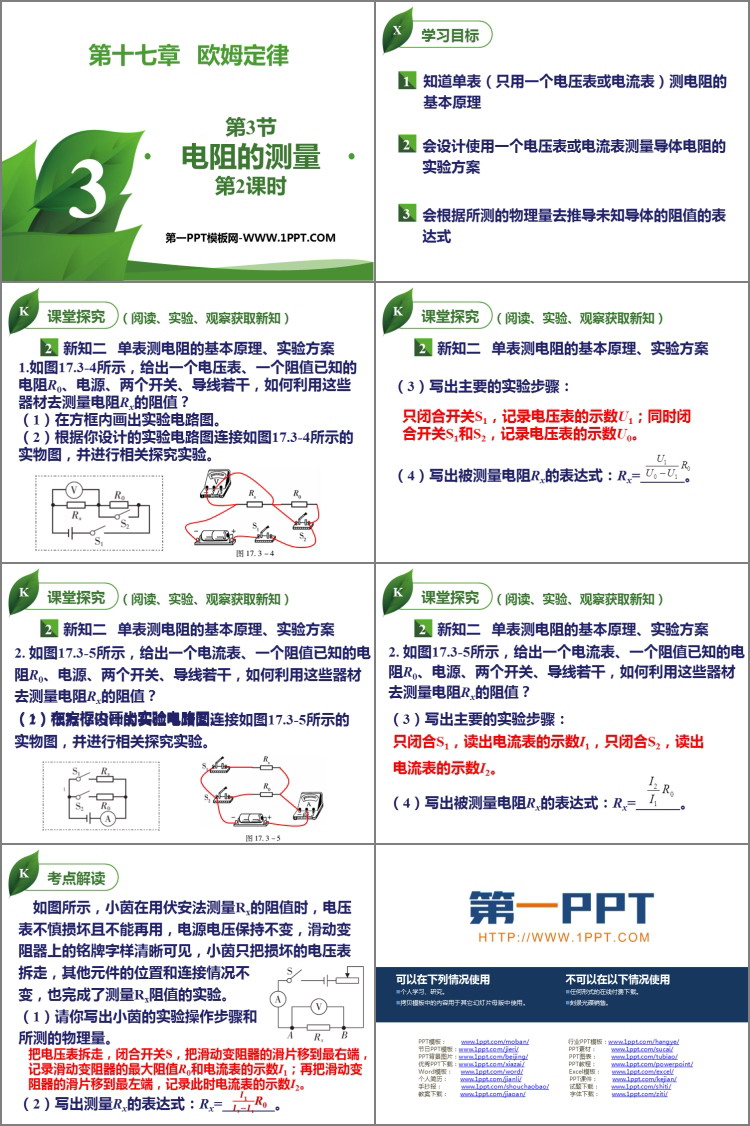

1.如图17.3-4所示，给出一个电压表、一个阻值已知的电阻R0、电源、两个开关、导线若干，如何利用这些器材去测量电阻Rx的阻值？

（1）在方框内画出实验电路图。

（2）根据你设计的实验电路图连接如图17.3-4所示的实物图，并进行相关探究实验。

（3）写出主要的实验步骤：

只闭合开关S1，记录电压表的示数U1；同时闭合开关S1和S2，记录电压表的示数U0。

（4）写出被测量电阻Rx的表达式：Rx=_______。

2. 如图17.3-5所示，给出一个电流表、一个阻值已知的电阻R0、电源、两个开关、导线若干，如何利用这些器材去测量电阻Rx的阻值？

（1）在方框内画出实验电路图。

（2）根据你设计的实验电路图连接如图17.3-5所示的实物图，并进行相关探究实验。

（3）写出主要的实验步骤：

只闭合S1，读出电流表的示数I1，只闭合S2，读出电流表的示数I2。

（4）写出被测量电阻Rx的表达式：Rx=_______。
