人教版九年级物理全册《家庭电路》生活用电PPT精品课件下载，共22页。

一、家庭电路的组成

由进户线、电能表、总开关、保险装置、用电器、导线等组成。

1．电能表

（1）作用：测量用电器消耗电能的多少。

（2）安装：安装在干路上，在总开关之前。

（3）读数：123.4 kw ·h

2．总开关

（1）作用：控制整个电路的通断

（2）安装：串联在干路中；闸刀开关安装时，静触头一定要在上边，切不可倒装。

3．保险装置

① 作用：

电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。

② 材料：

由电阻率较大、熔点较低的铅锑合金制成。

③ 注意：

选用合适规格的保险丝，不能用铜丝或者铁丝代替。

二、火线和零线

1．试电笔

（1）试电笔作用：辨别火线和零线。

（2）试电笔构造：

（3）试电笔测试原理

如果试电笔的氖管发光，则被测导线是火线；如果试电笔的氖管不发光，则被测导线是零线。

2．用电器与零线、火线的连接

（1）各用电器（插座）并联在电路中。

（2）控制用电器的开关要连接在火线和用电器之间。

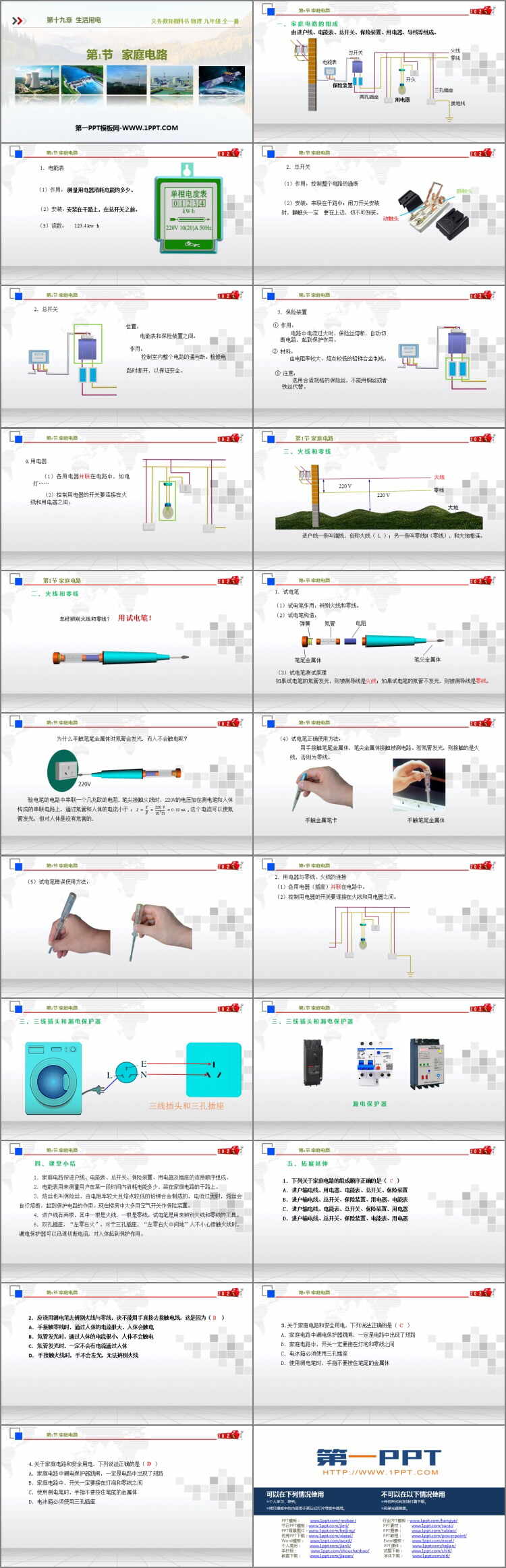

图集
