人教版九年级物理全册《电生磁》电与磁PPT优秀课件下载，共21页。

一、电流的磁效应

1、实验名称：奥斯特实验

2、通电导线周围存在磁场.

3、电流的磁效应：

通电导线周围存在与电流方向有关的磁场的现象

二、通电螺线管的磁场

将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场增强。

探究通电螺线管外部的磁场分布

实验1：在硬纸板上均匀地撒满铁屑，轻敲纸板，观察铁屑的排列情况。

实验2：在螺线管的两端各放一个小磁针，观察小磁针的指向。

实验3：改变通电螺线管中电流的方向，观察小磁针的指向。

实验4：把小磁针放到螺线管周围不同位置，在图上记录磁针N极的方向。

结合以上两个实验，对比右图可知：通电螺线管的外部磁场与条形磁体的磁场相似。

安培定则

用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。

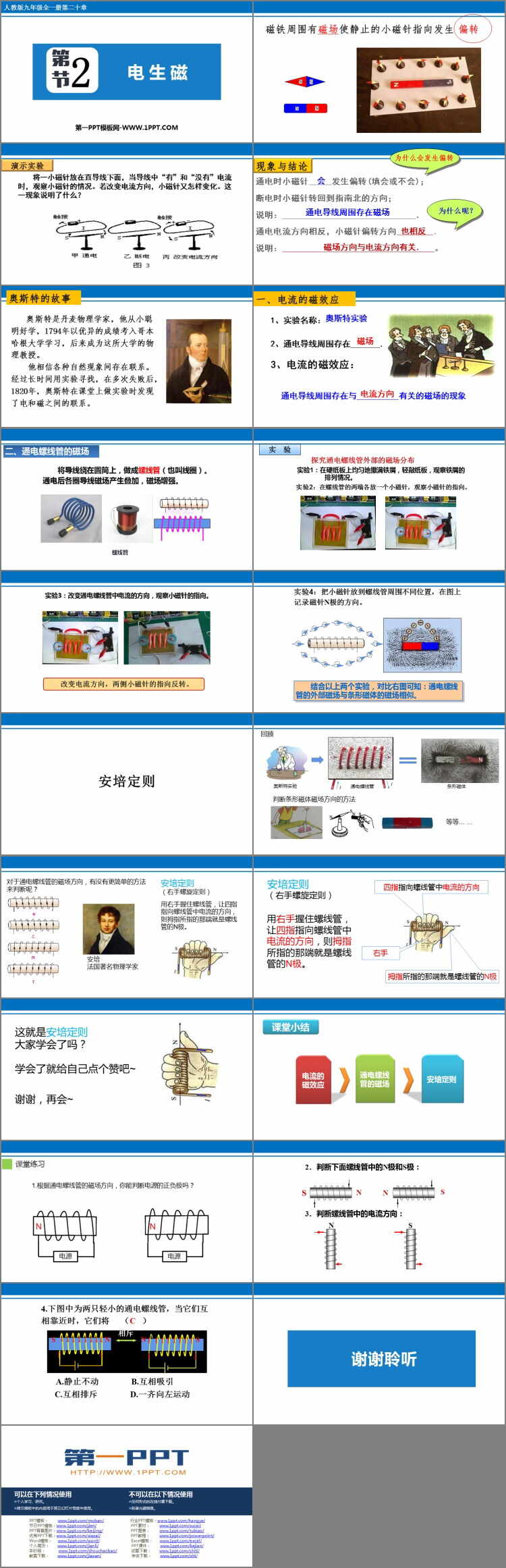

图集
