《电压》简单电路PPT课件(第1课时)

内容介绍

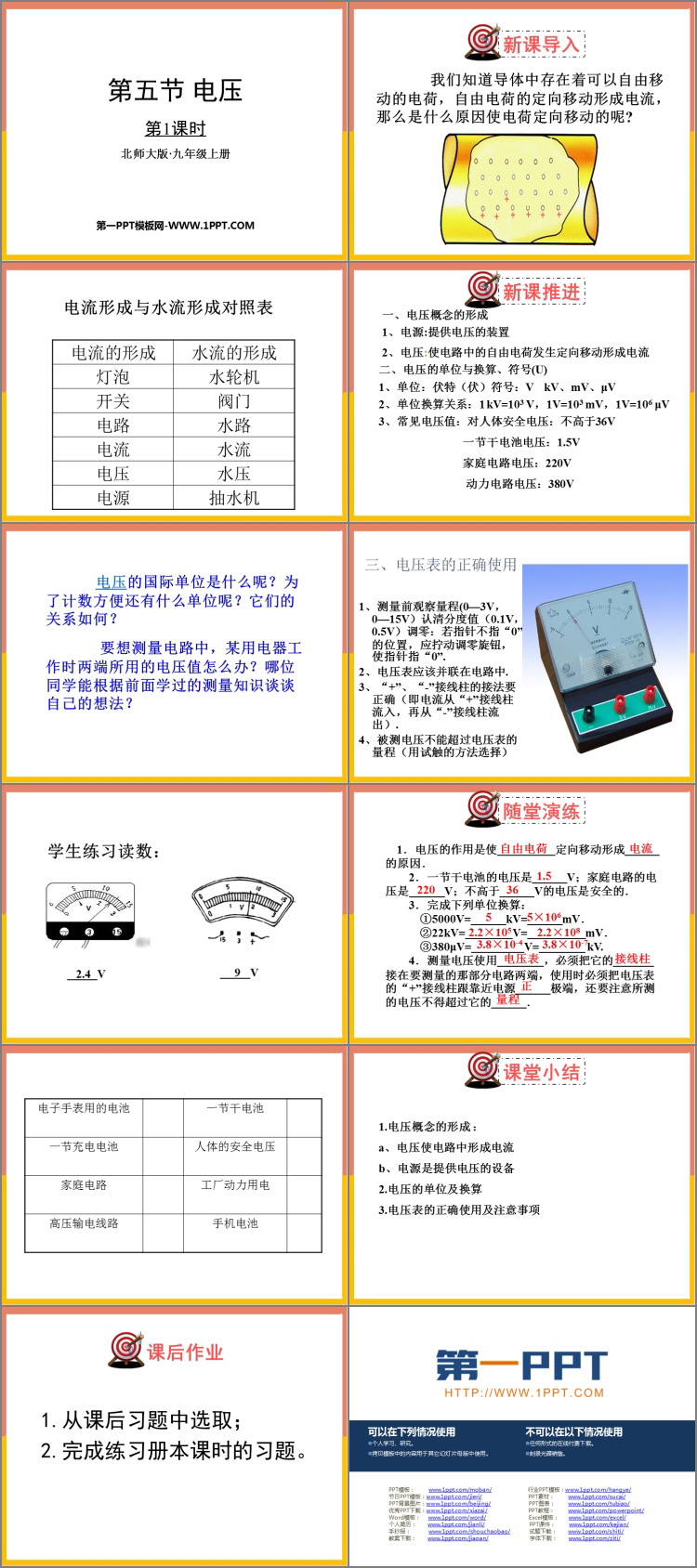

北师大版九年级物理上册《电压》简单电路PPT课件(第1课时)，共12页。

新课推进

一、电压概念的形成

1、电源:提供电压的装置

2、电压:使电路中的自由电荷发生定向移动形成电流

二、电压的单位与换算、符号(U)

1、单位：伏特（伏）符号：V kV、mV、μV

2、单位换算关系：1 kV=103 V，1V=103 mV，1V=106 μV

3、常见电压值：对人体安全电压：不高于36V

一节干电池电压：1.5V

家庭电路电压：220V

动力电路电压：380V

三、电压表的正确使用

1、测量前观察量程(0—3V，0—15V）认清分度值（0.1V，0.5V）调零：若指针不指“0”的位置，应拧动调零旋钮，使指针指“0”.

2、电压表应该并联在电路中.

3、“+”、“-”接线柱的接法要正确（即电流从“+”接线柱流入，再从“-”接线柱流出）.

4、被测电压不能超过电压表的量程（用试触的方法选择）

课堂小结

1.电压概念的形成：

a、电压使电路中形成电流

b、电源是提供电压的设备

2.电压的单位及换算

3.电压表的正确使用及注意事项
