北师大版九年级物理上册《变阻器》简单电路PPT免费课件，共22页。
变阻器
通过改变接入电路中的电阻线的长度来改变电阻的器件。
滑动变阻器
1、电阻最大值是50Ω
电阻变化范围是0－50Ω
2、允许通过的最大电流是1.5A
滑动变阻器的电阻线没有接入电路，所以不改变电阻，是一种无效接法。
相当于接入电路中一个定值电阻，同样起不改变电阻，但限制电流，保护电路。
方法总结
1、滑动变阻器要串联连入被控电路。
2、要将至少两个接线柱接入电路，导线只接在滑片上或支架上，都不能使它连入电路。
3、只有用“一上一下”的接法，才能使滑动变阻器起到改变电阻的作用。
4、电学实验为了保护电路，要求滑动变阻器在闭合开关前要将滑片置于阻值最大的位置。
5、电阻的变化由滑片与下边已接线的接线柱之间的电阻线的长度决定，距离越大，电阻越大；距离越小，电阻越小。

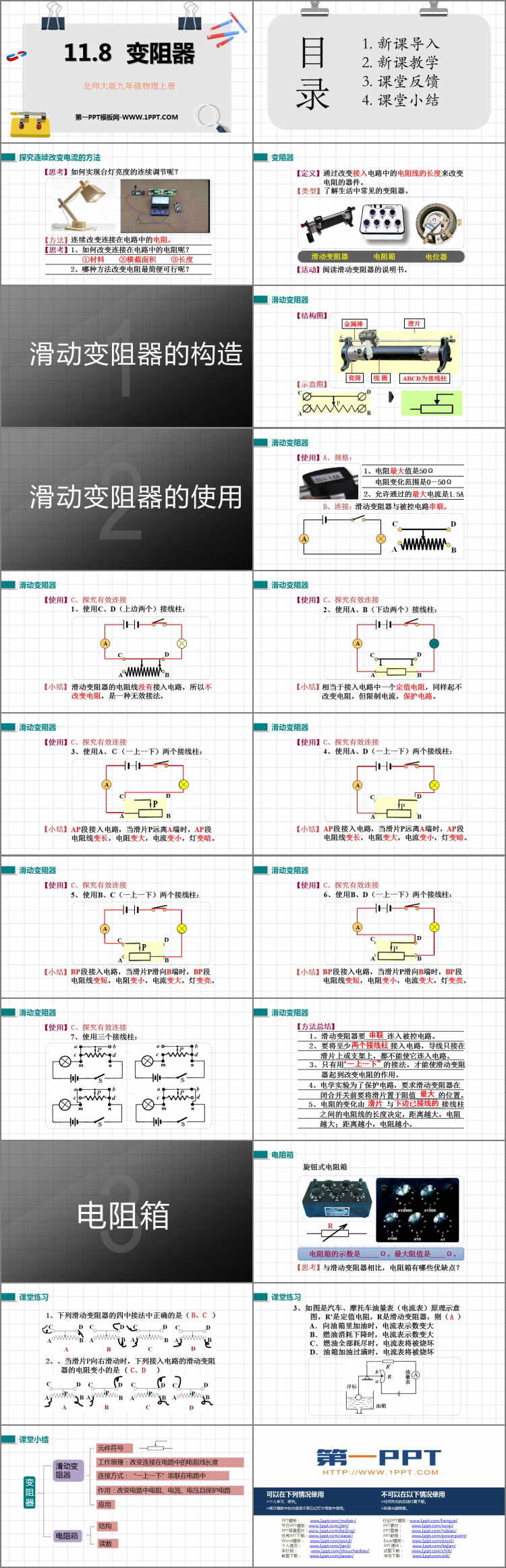

图集
