北师大版九年级物理上册《根据欧姆定律测量导体的电阻》欧姆定律PPT免费下载，共20页。

复习导入

欧姆定律：通过导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

探究活动

实验目的利用电压表和电流表测电阻

实验原理

由欧姆定律I=U/R可变换为R=U/I，用电压表测出导体两端的电压U，用电流表测出导体中的电流I，就可求出电阻R。

思考：实验中有哪些注意事项？

1.连接电路时，开关应该断开，滑动变阻器调到接入阻值最大处以保护电路。

2.电流表、电压表的量程选择应适当。为了减小误差，在不超过量程的条件下，应选用小量程。

3.应多次测量取平均值减小误差。

实验步骤

1.按照电路图连接好实验电路，并把滑片移到最大阻值处。

2.检查电路无误后，闭合开关，调节滑片位置，使电压表示数为一适当值，读出此时电压表和电流表的示数，填入表中。

3.根据公式R=U/I计算出R的值，并记录在表格中。

4.调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R的值。

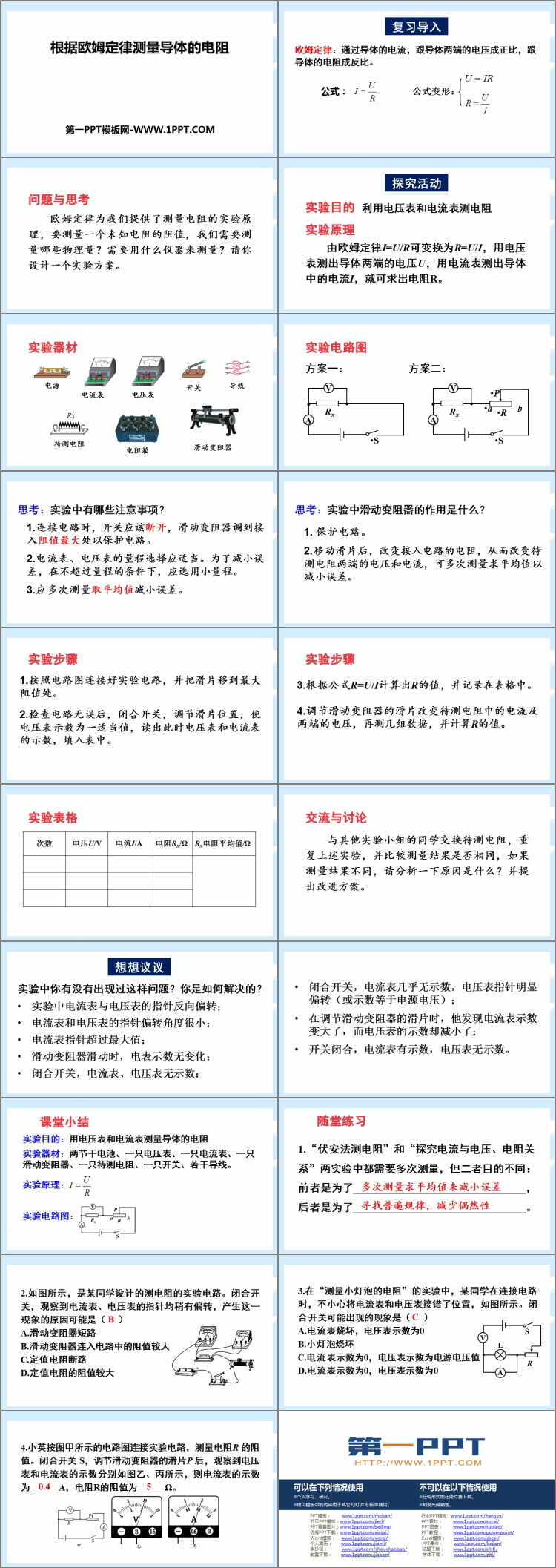

图集
