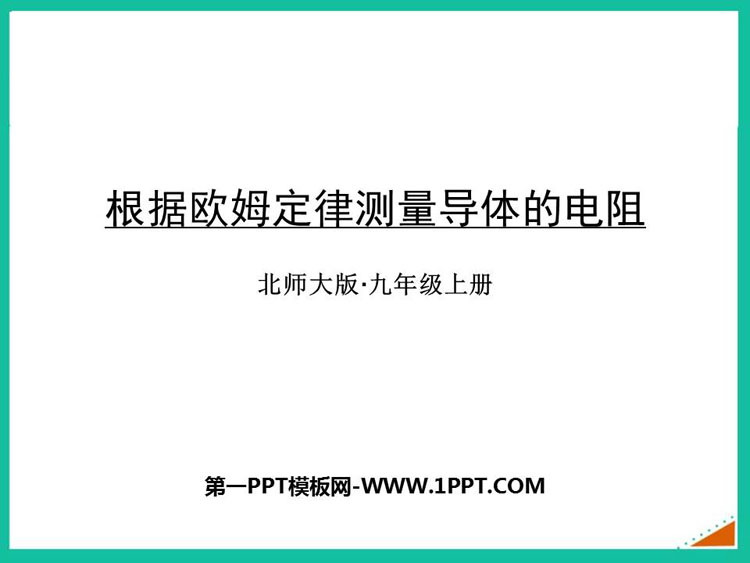

《根据欧姆定律测量导体的电阻》欧姆定律PPT精品课件

内容介绍

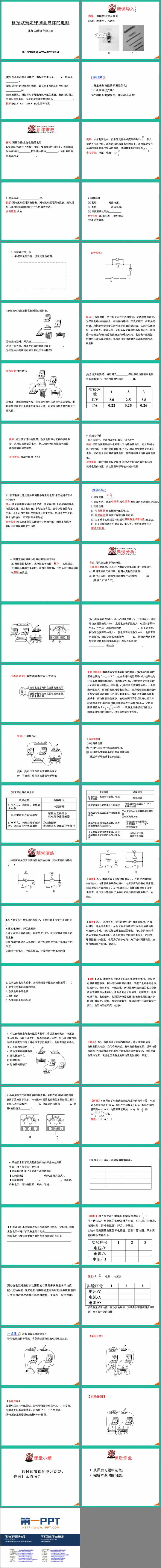

北师大版九年级物理上册《根据欧姆定律测量导体的电阻》欧姆定律PPT精品课件，共51页。

新课推进

探究测量导体(定值电阻)的电阻

1.实验原理:通过“体验”可知，要想知道电阻大小，需要测量导体两端的_________和通过导体的_________，所以测量电阻的原理_________。

2.实验方法:_________法。

提示:测电压必须用到电压表，测电流必须用到电流表。把利用电压表和电流表测电阻的方法叫做伏安法。

参考答案:伏安

3.测量器材

(1)利用_________测量电压。

(2)利用_________测量电流。

(3)还需要的仪器是_________。

参考答案:(1)电压表　(2)电流表

(3)滑动变阻器

4.实验设计及分析

(1)根据所选的器材，设计实验电路图。

(2)根据电路图连接实物图并回答问题。

①连接电路时，开关应_________。

②闭合开关前，滑动变阻器的滑片应置于_________。

③实验中如何确定电流表和电压表的量程?

提示:分析电路图，结合每个元件的连接特点，完成实物图连接。为保证电路的连接安全，在连接电路时，开关应断开，在开关闭合前，应把滑动变阻器的滑片置于阻值的最大端，以免开关闭合时，电流过大，烧毁元件。同时为保证连接时不漏连元件，可按照一定的方向(如按照电流的方向)连接电路。电压表一般根据电源电压选择合适量程，电流表可采用试触法或计算估测法选择量程。
