内容介绍

北师大版九年级物理上册《串、并联电路中的电阻关系》欧姆定律PPT免费课件，共22页。

复习回顾

1.图中电流 I、I1、I2 之间有什么关系？

串联电路中各处的电流是相等的，即I=I1=I2=…=In

2.图中电压U、U1、U2之间又有什么关系？

串联电路中的总电压等于各部分电路的电压之和。

U=U1+U2+…+Un

串联电路中的电阻关系

1.实验：测量黑箱电阻值的大小。

实验器材：黑箱1个、学生电源（6V稳压）、电流表1块、开关1个、电阻箱1个。

（1）讨论实验原理，画出实验电路图。

（2）写出实验步骤，注意电阻箱的使用规范。

（3）实验操作，记录黑箱的等效电阻数据。

（4）打开黑箱，观察黑箱内结构，猜测黑箱的等效电阻与其内部电阻的关系。

2.推导串联电路的总电阻。

串联电路电流的特点：I=I1=I2

串联电路电压的特点：U=U1+U2

串联电路中，等效电阻等于各串联电阻之和。

3.推导并联电路的总电阻。

并联电路电流的特点：I=I1+I2

并联电路电压的特点：U=U1=U2

并联电路中，等效电阻的倒数等于各并联电阻的倒数之和。

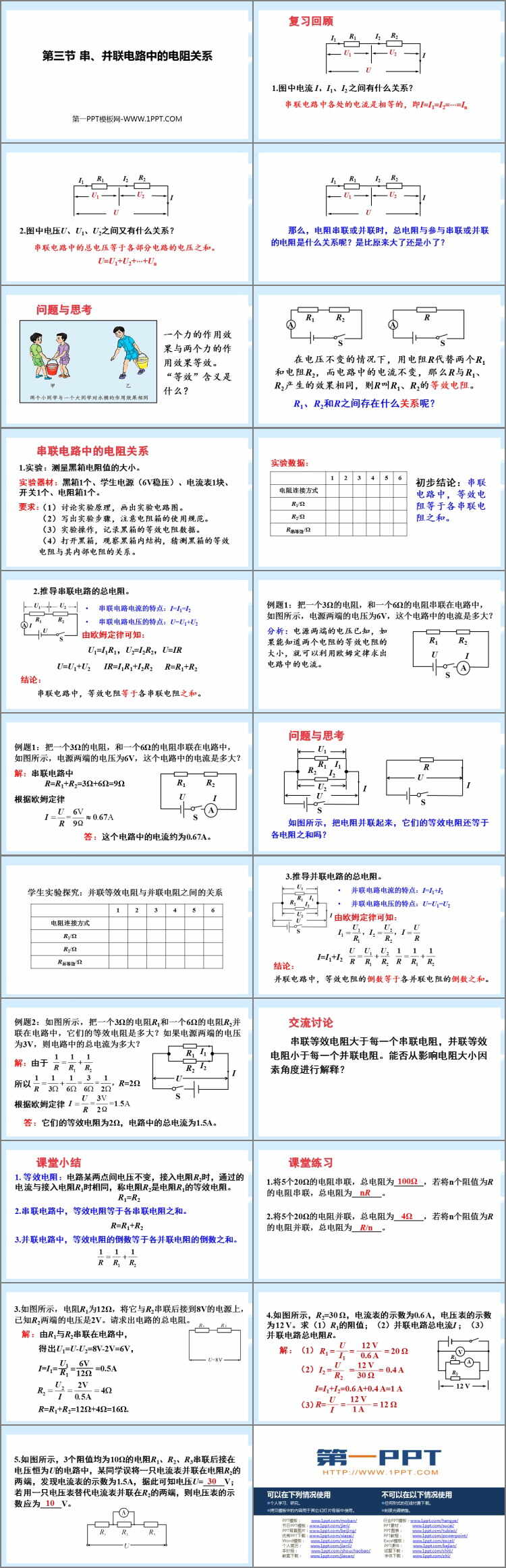

图集
