北师大版九年级物理上册《欧姆定律的应用》欧姆定律PPT课件下载，共29页。

小明设计了如图所示的实验电路来测量未知电阻Rx的阻值，实验步骤如下(R0是已知阻值的定值电阻)：

(1)断开开关S1，闭合开关S2，测出电源电压U。

(2)断开开关S2，闭合开关S1，测出待测电阻Rx两端的电压Ux。

(3)待测电阻Rx＝__________。

小丽用一块电压表、一个已知阻值的定值电阻R0，电源(电压未知)、开关和导线来测量滑动变阻器的最大阻值，电路设计如图所示，实验步骤如下：

(1)连接电路时，开关应该________(填“断开”或“闭合”)。

(2)闭合开关，把滑片移至最右端，读出此时电压表示数U1。

(3)__________________，读出此时电压表示数U2。

把滑片移至最左端，定值电阻和变阻器串联，读出此时电压表示数U2。

【中考·北京】如图甲所示是测量未知电阻Rx的实验电路，电源两端电压不变，定值电阻R0＝30 Ω。请补充完成主要实验步骤，并进行数据处理。

(1)实验步骤：

①只闭合开关S、S1，读出并记录电流表示数I1；

②__________________，读出并记录电流表示数I2(如图乙所示)；

③计算Rx的阻值。

【点拨】

只闭合开关S、S1，两个电阻并联，电流表测量通过R0的电流，电流表示数I1；只闭合开关S、S2，两个电阻并联，电流表测量干路中的电流，电流表示数I2。

(2)数据记录与处理(请你补充完整表中①②位置的数据)

实验数据记录表(定值电阻R0＝30 Ω)

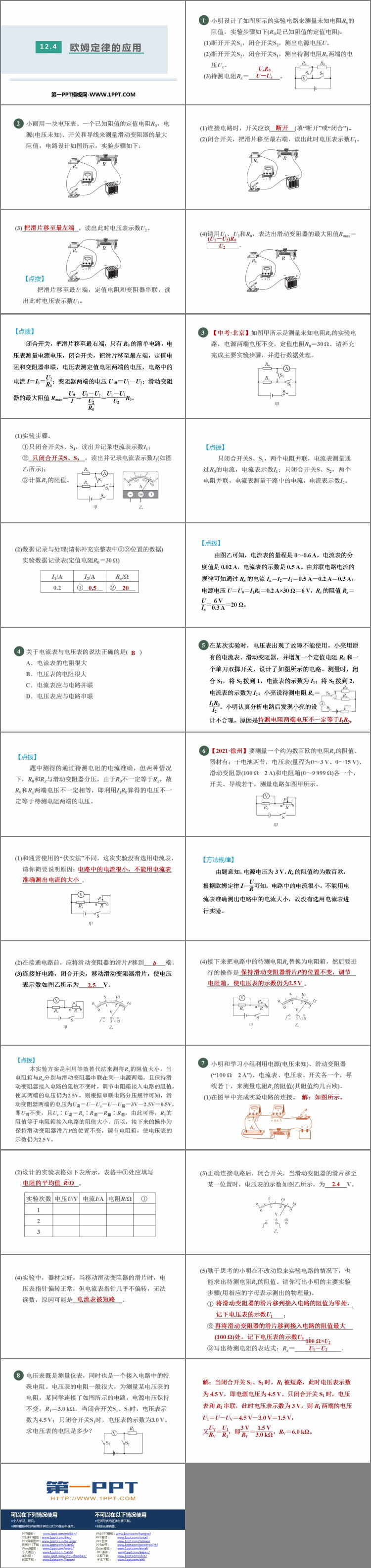

图集
