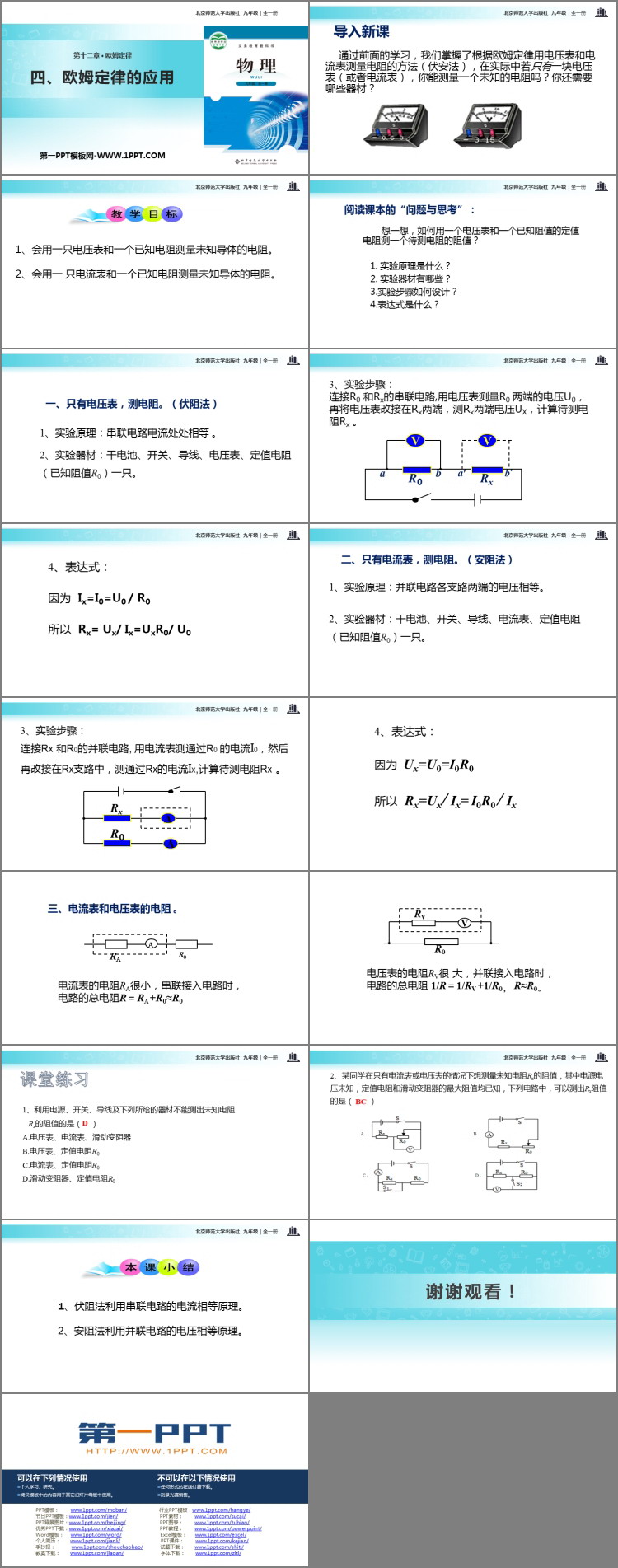

北师大版九年级物理上册《欧姆定律的应用》欧姆定律PPT免费下载，共17页。

教学目标

1、会用一只电压表和一个已知电阻测量未知导体的电阻。

2、会用一只电流表和一个已知电阻测量未知导体的电阻。

一、只有电压表，测电阻。（伏阻法）

1、实验原理：串联电路电流处处相等。

2、实验器材：干电池、开关、导线、电压表、定值电阻（已知阻值R0）一只。

3、实验步骤：连接R0 和Rx的串联电路,用电压表测量R0 两端的电压U0，再将电压表改接在Rx两端，测Rx两端电压UX，计算待测电阻Rx 。

4、表达式：

因为 Ix=I0=U0 / R0

所以 Rx= Ux/ Ix=UxR0/ U0

二、只有电流表，测电阻。（安阻法）

1、实验原理：并联电路各支路两端的电压相等。

2、实验器材：干电池、开关、导线、电流表、定值电阻（已知阻值R0）一只。

3、实验步骤：连接Rx 和R0的并联电路, 用电流表测通过R0 的电流I0，然后再改接在Rx支路中，测通过Rx的电流IX,计算待测电阻Rx 。

三、电流表和电压表的电阻。

电流表的电阻RA很小，串联接入电路时，电路的总电阻R = RA +R0≈R0

电压表的电阻RV很大，并联接入电路时，电路的总电阻 1/R = 1/RV +1/R0，R≈R0。
