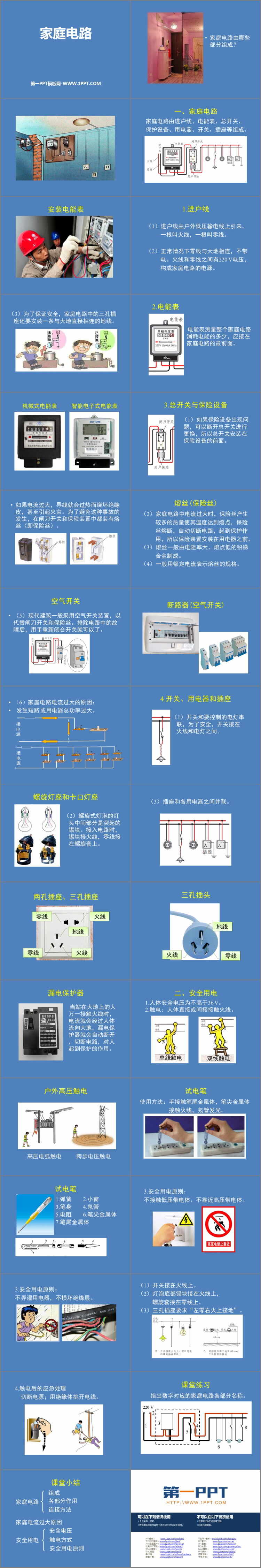

北师大版九年级物理下册《家庭电路》电功和电功率PPT免费课件，共32页。
一、家庭电路
家庭电路由进户线、电能表、总开关、保护设备、用电器、开关、插座等组成。
1.进户线
（1）进户线由户外低压输电线上引来。一根叫火线，一根叫零线。
（2）正常情况下零线与大地相连，不带电。火线和零线之间有220 V电压，构成家庭电路的电源。
（3）为了保证安全，家庭电路中的三孔插座还要安装一条与大地直接相连的地线。
2.电能表
电能表测量整个家庭电路消耗电能的多少，应接在家庭电路的最前面。
3.总开关与保险设备
（1）如果保险设备出现问题，可以断开总开关进行更换，所以总开关安装在保险设备的前面。
（2）家庭电路中电流过大时，保险丝产生较多的热量使其温度达到熔点，保险丝熔断，自动切断电路，起到保护作用，所以保险装置安装在用电器之前。
（3）熔丝一般由电阻率大、熔点低的铅锑合金制成。
（4）一般用额定电流表示熔丝的规格。
（5）现代建筑一般采用空气开关装置，以代替闸刀开关和保险丝。排除电路中的故障后，用手重新闭合开关就可以了。
二、安全用电
1.人体安全电压为不高于36 V。
2.触电：人体直接或间接接触火线。
3.安全用电原则：
不接触低压带电体、不靠近高压带电体。
4.触电后的应急处理
切断电源；用绝缘体挑开电线。
