沪版九年级物理上册《怎样认识和测量电压》探究简单电路PPT精品课件，共24页。

一、电源与电压

要在一段电路中形成电流，这段电路的两端必须要有一定的电压。电源是给用电器提供电压的装置，电压是形成电流的原因。

电源

干电池、蓄电池、发电机等是生产、生活中常见的电源

电压

国际上通常用字母U表示电压

单位：伏特，简称伏符号：V

二、怎样测量电压

活动1：认识电压表

电压表使用的规则：

校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。

电压表可以直接连到电源两端测出电源的电压。

并联：电压表必须并联在被测电路两端，使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。

被测电压不能超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。

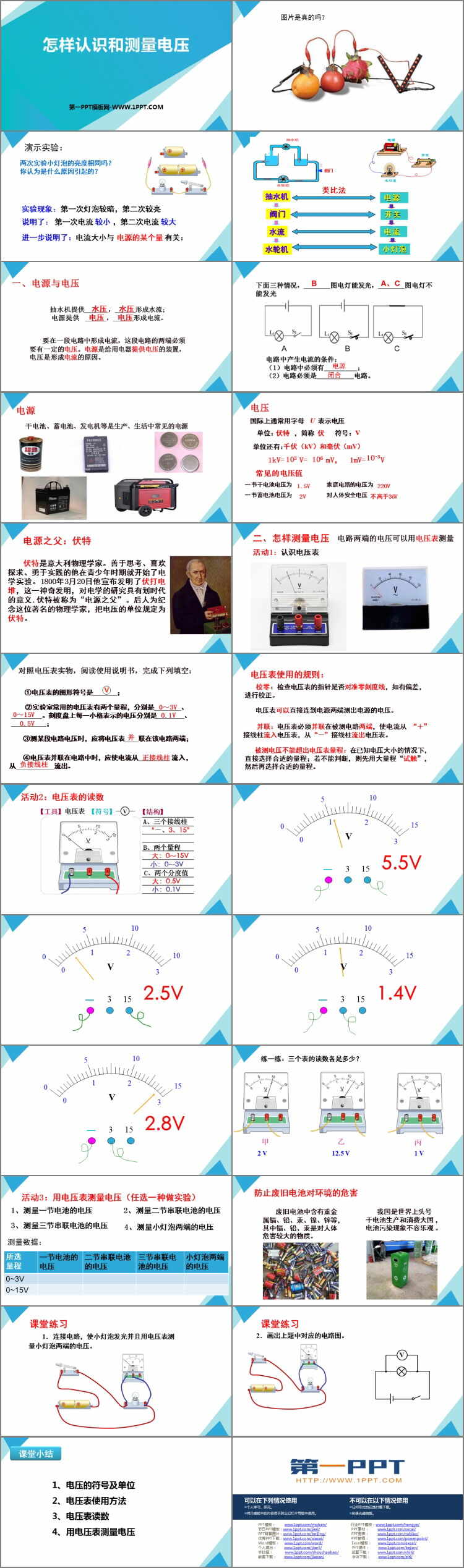

图集
