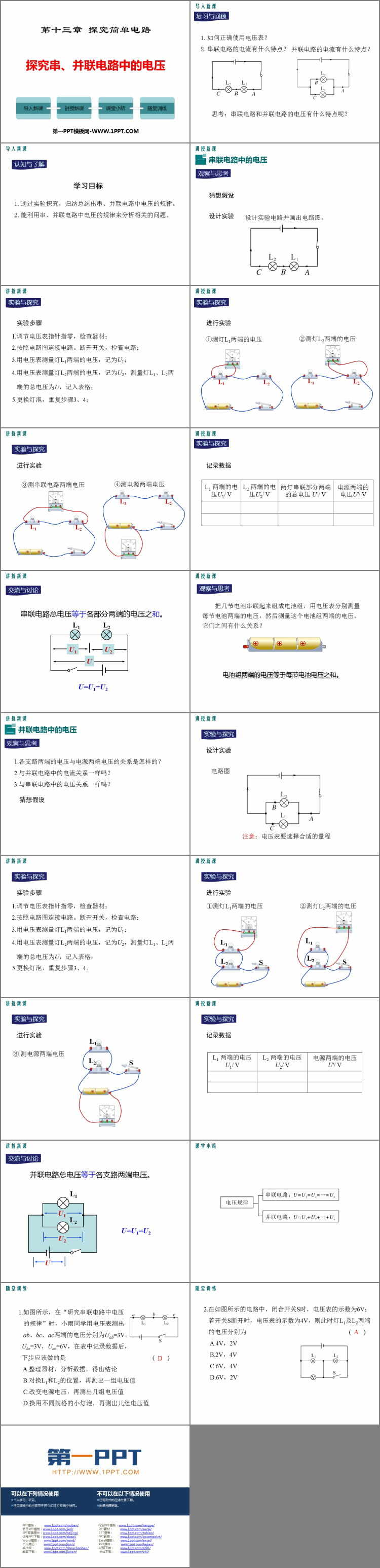

粤沪版九年级物理上册《探究串、并联电路中的电压》探究简单电路PPT免费下载，共21页。
学习目标
1.通过实验探究，归纳总结出串、并联电路中电压的规律。
2.能利用串、并联电路中电压的规律来分析相关的问题。
讲授新课
串联电路中的电压
实验步骤
1.调节电压表指针指零，检查器材；
2.按照电路图连接电路。断开开关，检查电路；
3.用电压表测量灯L1两端的电压，记为U1；
4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
5.更换灯泡，重复步骤3、4；
串联电路总电压等于各部分两端的电压之和。
电池组两端的电压等于每节电池电压之和。
并联电路中的电压
实验步骤
1.调节电压表指针指零，检查器材；
2.按照电路图连接电路。断开开关，检查电路；
3.用电压表测量灯L1两端的电压，记为U1；
4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
5.更换灯泡，重复步骤3、4。
并联电路总电压等于各支路两端电压。
