《怎样认识电阻》探究欧姆定律PPT精品课件

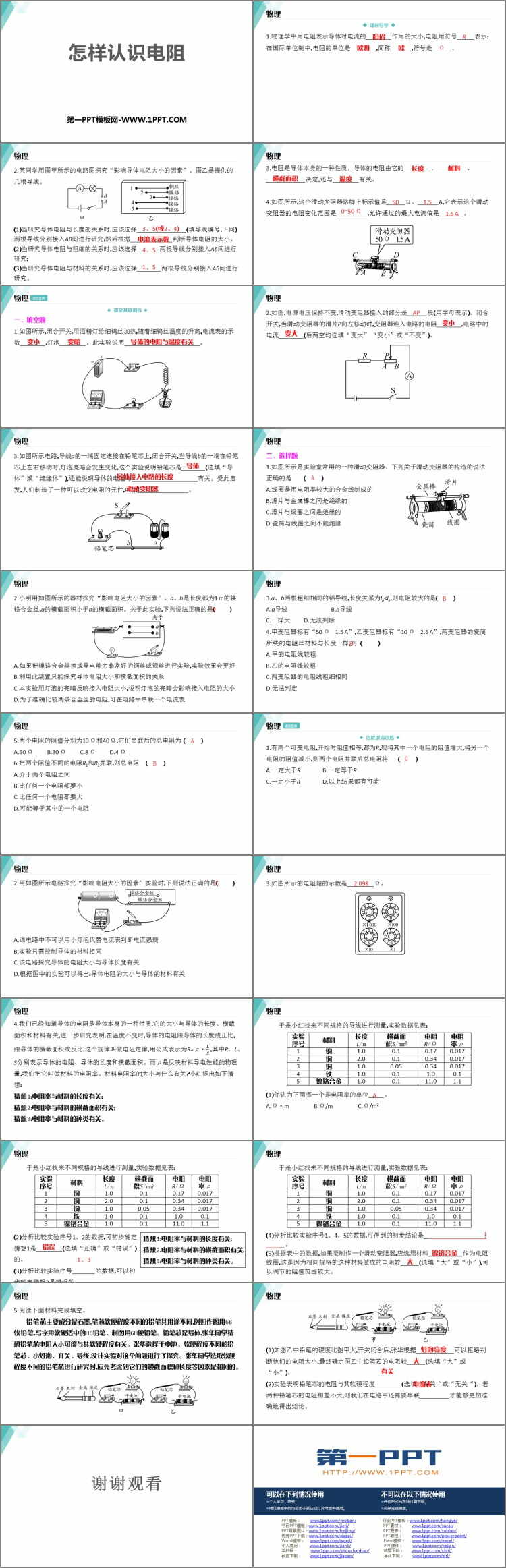

粤沪版九年级物理上册《怎样认识电阻》探究欧姆定律PPT精品课件，共22页。

课堂基础训练

填空题

1.如图所示,闭合开关,用酒精灯给细钨丝加热,随着细钨丝温度的升高,电流表的示数_______,灯泡_______。此实验说明_____________________。

2.如图,电源电压保持不变,滑动变阻器接入的部分是_______段(用字母表示)。闭合开关,当滑动变阻器的滑片P向左移动时,变阻器连入电路的电阻_______,电路中的电流_______(后两空均选填“变大” “变小”或“不变”)。

3.如图所示电路,导线a的一端固定连接在铅笔芯上,闭合开关,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化,这个实验说明铅笔芯是_______(选填“导体”或“绝缘体”),还能说明导体的电阻与______________有关。受此启发,人们制造了一种可以改变电阻的元件,叫做______________。

选择题

1.如图所示是实验室常用的一种滑动变阻器。下列关于滑动变阻器的构造的说法正确的是(　 　)

A.线圈是用电阻率较大的合金线制成的

B.滑片与金属棒之间是绝缘的

C.滑片与线圈之间是绝缘的

D.瓷筒与线圈之间不能绝缘

2.小明用如图所示的器材探究“影响电阻大小的因素”。a、b是长度都为1 m的镍铬合金丝,a的横截面积小于b的横截面积。关于此实验,下列说法正确的是(　 　)

A.如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验,实验效果会更好

B.利用此装置只能探究导体电阻大小和横截面积的关系

C.本实验用灯泡的亮暗反映接入电阻大小,说明灯泡的亮暗会影响接入电阻的大小

D.为了准确比较两条合金丝的电阻,可在电路中串联一个电流表
