《怎样认识电阻》探究欧姆定律PPT下载(第2课时)

内容介绍

粤沪版九年级物理上册《怎样认识电阻》探究欧姆定律PPT下载(第2课时)，共21页。

学习目标

1.能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。

2.能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。

3.知道变阻器在生活中的应用有哪些。

讲授新课

变阻器

能改变接入电路中电阻大小的元件叫作变阻器。

滑动变阻器

工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。

剖析结构

由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。

（1）观察滑动变阻器的结构

变阻器的最大阻值是50Ω，允许通过的最大电流是1.5A。

（2）连接滑动变阻器

应串联在电路中，接入两个接线柱，A、B中一个，C、D中一个，即要“一上一下”。

（3）在闭合开关之前，应将滑片置于阻值最大端。

（4）不能超过允许通过的最大电流

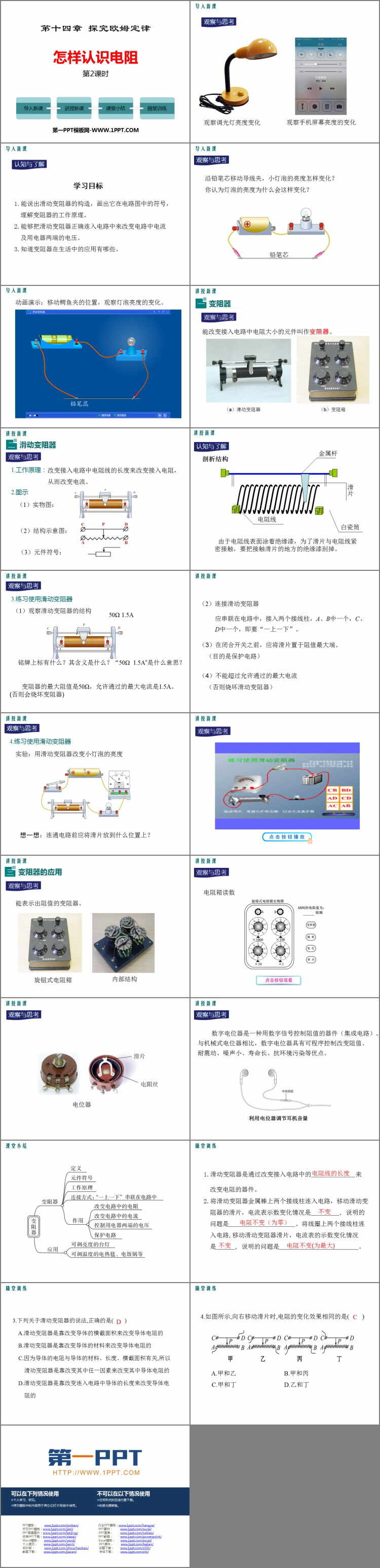

图集
