《怎样认识电阻》探究欧姆定律PPT课件下载(第2课时)

内容介绍

粤沪版九年级物理上册《怎样认识电阻》探究欧姆定律PPT课件下载(第2课时)，共36页。

课时导入

沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？

你认为灯泡的亮度为什么会这样变化？

能改变接入电路中电阻大小的元件叫做变阻器。

知识点滑动变阻器的结构和工作原理

1．结构：瓷筒、线圈、滑片、金属棒、接线柱等。

2．结构示意图和电路符号如图所示：

3．原理：通过改变连入电路中电阻线的长度来改变连入电路中的电阻。

4．作用：(1)保护电路；(2)改变电路中的电流；(3)改变导体两端电压。

知识点滑动变阻器的使用

1．滑动变阻器使用口诀：

电学元件变阻器，串联接入要牢记；

电路开关闭合前，P放阻器最大边；

一上一下连接线，连入电阻看下面，

远离大，靠近小，如此使用错不了。

2．口诀理解：

(1)一般情况下，变阻器应串联在电路中。

(2)电路中开关闭合前，滑动变阻器应接入最大阻值，即离下接线柱最远端。

(3)滑动变阻器应连入一个上接线柱和一个下接线柱，此时其连入电路中的电阻是下接线柱与滑片之间的电路。

(4)当滑动变阻器的滑片靠近下接线柱时，其连入电路中的电阻变小；当滑动变阻器的滑片远离下接线柱时，其连入电路中的电阻变大。

3. 滑动变阻器的铭牌上标有最大电阻和允许通过的最大电流。滑动变阻器使用时，电路中的电流不能超过其允许通过的最大电流。

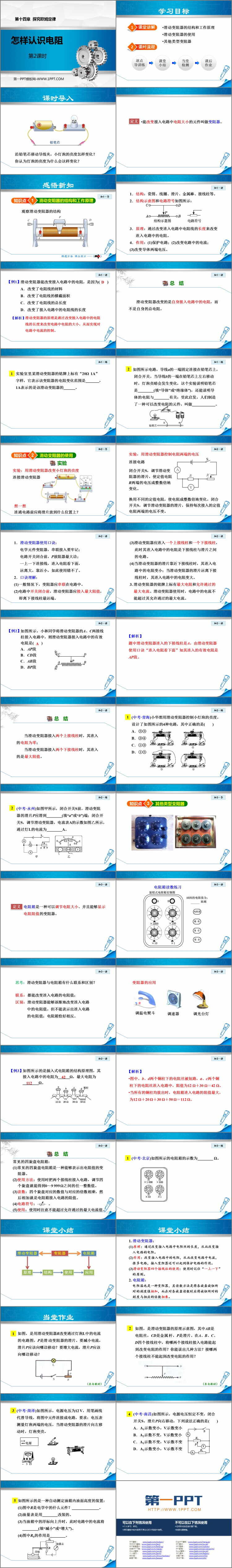

图集
