粤沪版九年级物理上册《欧姆定律的应用》探究欧姆定律PPT免费课件，共10页。

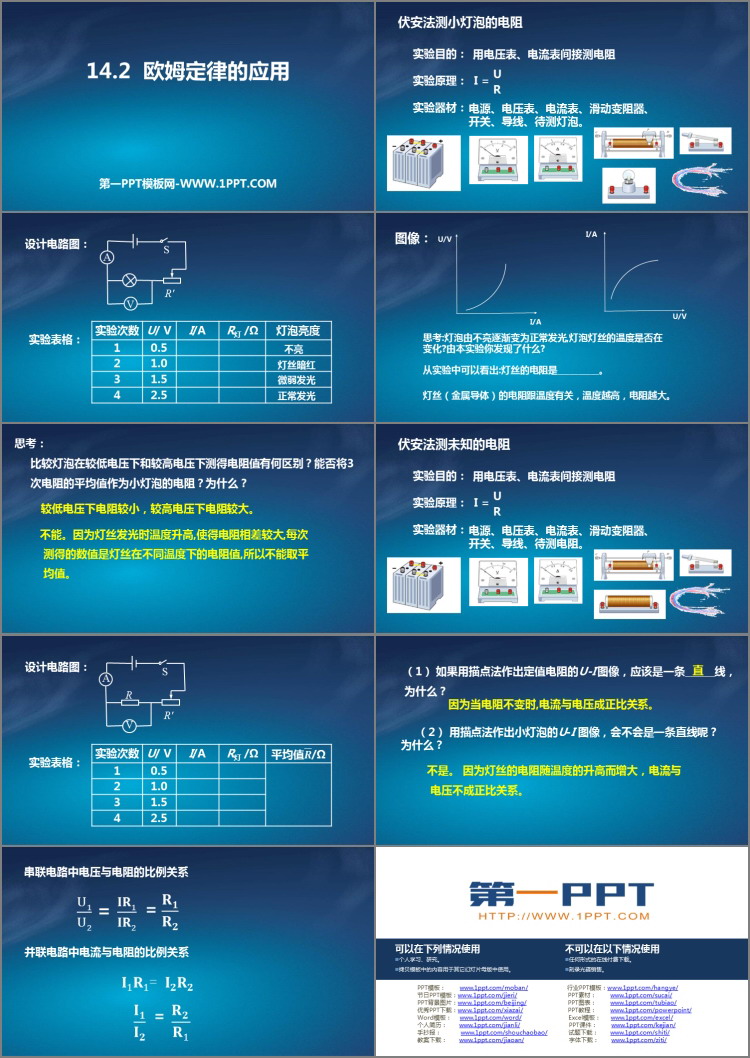

伏安法测小灯泡的电阻
实验目的：用电压表、电流表间接测电阻
实验原理：I =U/R
实验器材：电源、电压表、电流表、滑动变阻器、开关、导线、待测灯泡。
伏安法测未知的电阻
实验目的：用电压表、电流表间接测电阻
实验原理：I =U/R
实验器材：电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。
（1） 如果用描点法作出定值电阻的U-I 图像，应该是一条______线，为什么？
因为当电阻不变时,电流与电压成正比关系。
（2） 用描点法作出小灯泡的U-I 图像，会不会是一条直线呢？ 为什么？
不是。 因为灯丝的电阻随温度的升高而增大，电流与电压不成正比关系。
