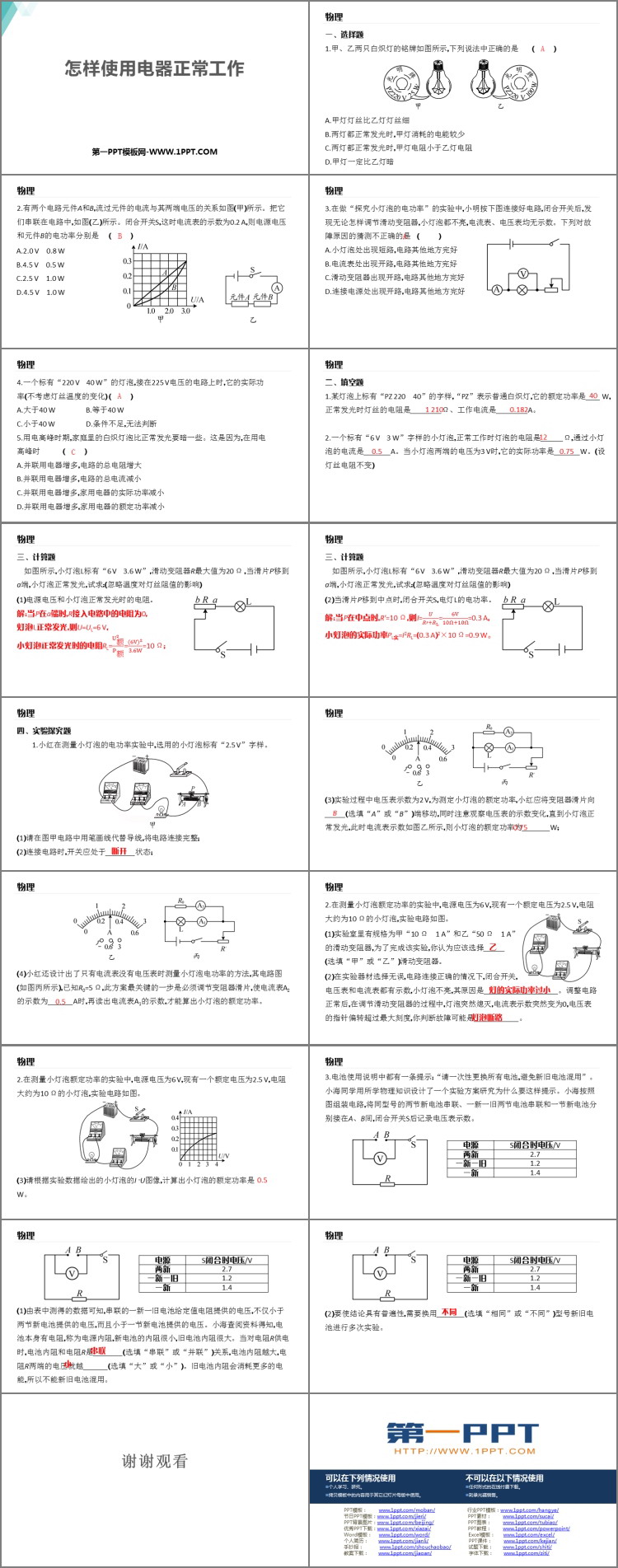

粤沪版九年级物理上册《怎样使用电器正常工作》电能与电功率PPT精品课件，共18页。

选择题

1.甲、乙两只白炽灯的铭牌如图所示,下列说法中正确的是(　　)

A.甲灯灯丝比乙灯灯丝细

B.两灯都正常发光时,甲灯消耗的电能较少

C.两灯都正常发光时,甲灯电阻小于乙灯电阻

D.甲灯一定比乙灯暗

2.有两个电路元件A和B,流过元件的电流与其两端电压的关系如图(甲)所示。把它们串联在电路中,如图(乙)所示。闭合开关S,这时电流表的示数为0.2 A,则电源电压和元件B的电功率分别是(　　)

A.2.0 V　0.8 W

B.4.5 V　0.5 W

C.2.5 V　1.0 W

D.4.5 V　1.0 W

3.在做“探究小灯泡的电功率”的实验中,小明按下图连接好电路,闭合开关后,发现无论怎样调节滑动变阻器,小灯泡都不亮,电流表、电压表均无示数。下列对故障原因的猜测不正确的是(　　)

A.小灯泡处出现短路,电路其他地方完好

B.电流表处出现开路,电路其他地方完好

C.滑动变阻器出现开路,电路其他地方完好

D.连接电源处出现开路,电路其他地方完好

填空题

1.某灯泡上标有“PZ 220　40”的字样,“PZ”表示普通白炽灯,它的额定功率是_______.W,正常发光时灯丝的电阻是_______Ω、工作电流是_______A。

2.一个标有“6 V　3 W”字样的小灯泡,正常工作时灯泡的电阻是_______Ω,通过小灯泡的电流是_______A。当小灯泡两端的电压为3 V时,它的实际功率是_______W。(设灯丝电阻不变)
