《从永磁体谈起》电磁铁与自动控制PPT精品课件

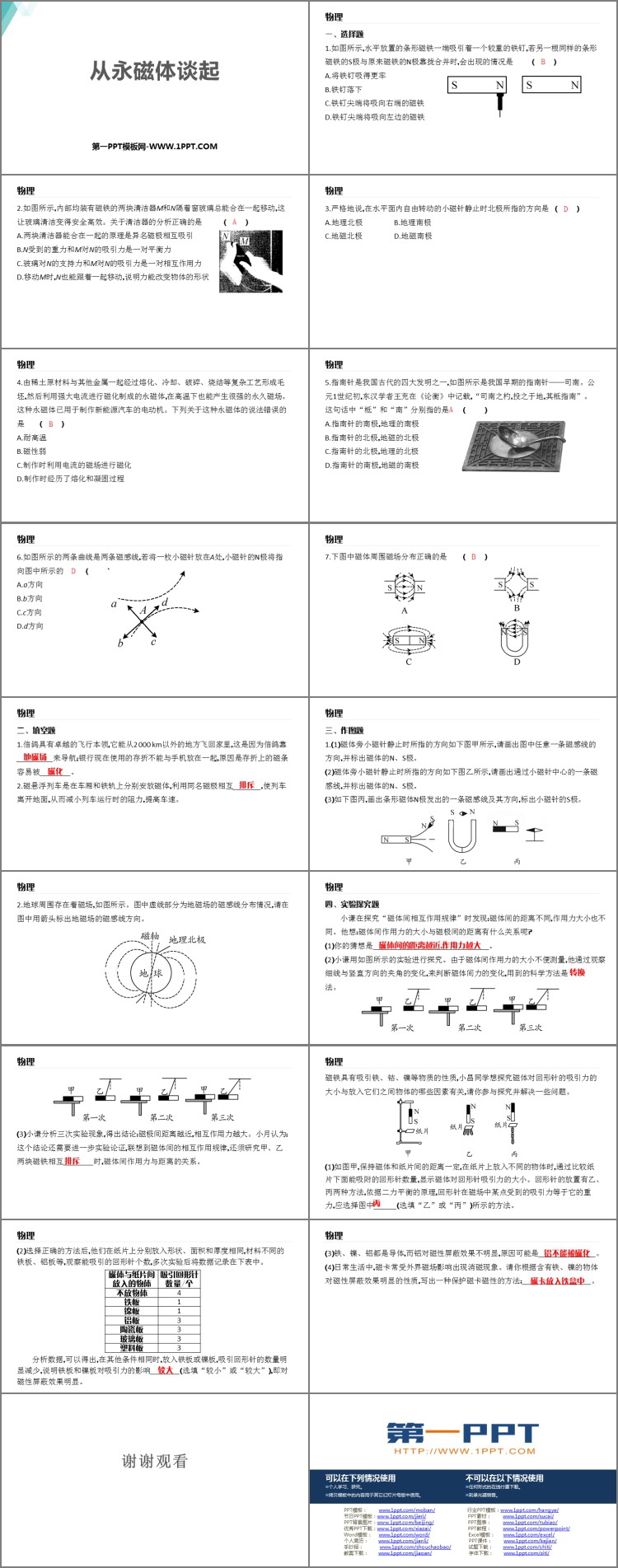

粤沪版九年级物理下册《从永磁体谈起》电磁铁与自动控制PPT精品课件，共18页。

选择题

1.如图所示,水平放置的条形磁铁一端吸引着一个较重的铁钉,若另一根同样的条形磁铁的S极与原来磁铁的N极靠拢合并时,会出现的情况是 (　 　)

A.将铁钉吸得更牢

B.铁钉落下

C.铁钉尖端将吸向右端的磁铁

D.铁钉尖端将吸向左边的磁铁

2.如图所示,内部均装有磁铁的两块清洁器M和N隔着窗玻璃总能合在一起移动,这让玻璃清洁变得安全高效。关于清洁器的分析正确的是(　 　)

A.两块清洁器能合在一起的原理是异名磁极相互吸引

B.N受到的重力和M对N的吸引力是一对平衡力

C.玻璃对N的支持力和M对N的吸引力是一对相互作用力

D.移动M时,N也能跟着一起移动,说明力能改变物体的形状

3.严格地说,在水平面内自由转动的小磁针静止时北极所指的方向是(　 　)

A.地理北极 B.地理南极

C.地磁北极 D.地磁南极

4.由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯,然后利用强大电流进行磁化制成的永磁体,在高温下也能产生很强的永久磁场。这种永磁体已用于制作新能源汽车的电动机。下列关于这种永磁体的说法错误的是(　 　)

A.耐高温

B.磁性弱

C.制作时利用电流的磁场进行磁化

D.制作时经历了熔化和凝固过程

填空题

1.信鸽具有卓越的飞行本领,它能从2 000 km以外的地方飞回家里,这是因为信鸽靠___________来导航;银行现在使用的存折不能与手机放在一起,原因是存折上的磁条容易被___________。

2.磁悬浮列车是在车厢和铁轨上分别安放磁体,利用同名磁极相互___________,使列车离开地面,从而减小列车运行时的阻力,提高车速。

作图题

(1)磁体旁小磁针静止时所指的方向如下图甲所示,请画出图中任意一条磁感线的方向,并标出磁体的N、S极。

(2)磁体旁小磁针静止时所指的方向如下图乙所示,请画出通过小磁针中心的一条磁感线,并标出磁体的N、S极。

(3)如下图丙,画出条形磁体N极发出的一条磁感线及其方向,标出小磁针的S极。
