《电磁继电器与自动控制》电磁铁与自动控制PPT免费课件

内容介绍

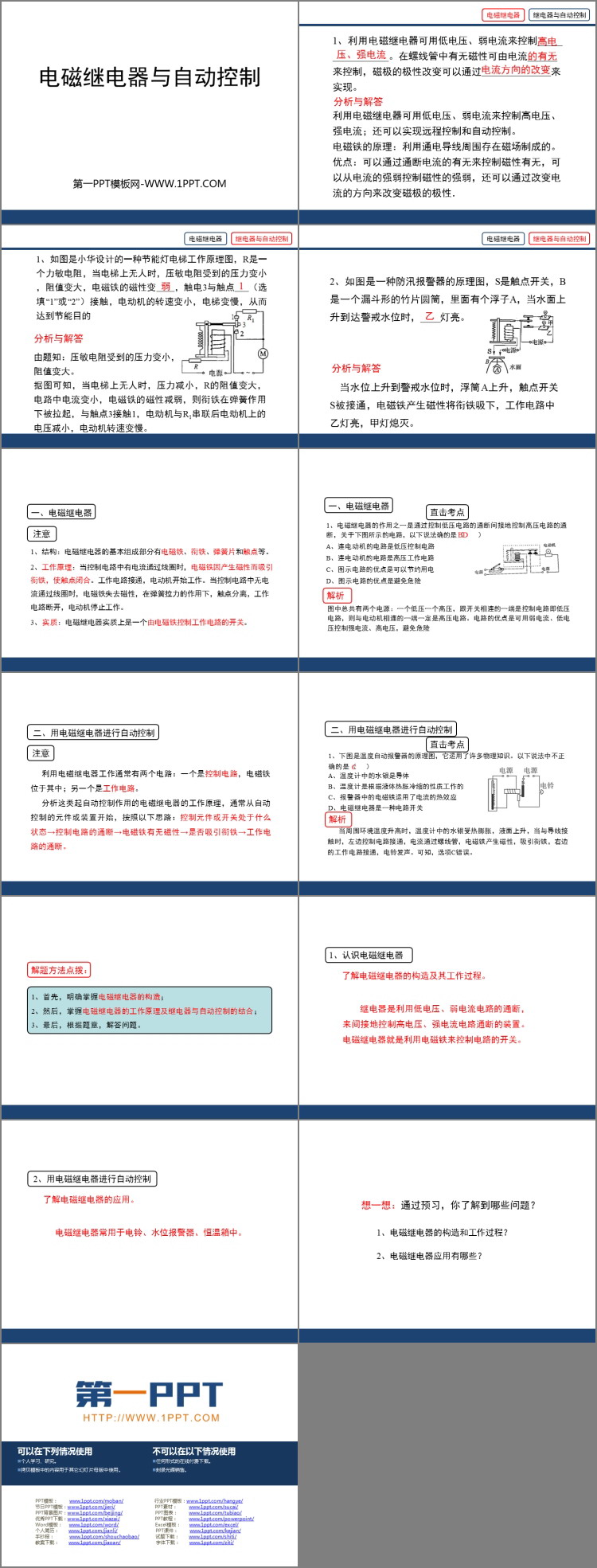

粤沪版九年级物理下册《电磁继电器与自动控制》电磁铁与自动控制PPT免费课件，共13页。

一、电磁继电器

1、结构：电磁继电器的基本组成部分有电磁铁、衔铁、弹簧片和触点等。

2、工作原理：当控制电路中有电流通过线圈时，电磁铁因产生磁性而吸引衔铁，使触点闭合。工作电路接通，电动机开始工作。当控制电路中无电流通过线圈时，电磁铁失去磁性，在弹簧拉力的作用下，触点分离，工作电路断开，电动机停止工作。

3、实质：电磁继电器实质上是一个由电磁铁控制工作电路的开关。

二、用电磁继电器进行自动控制

利用电磁继电器工作通常有两个电路：一个是控制电路，电磁铁位于其中；另一个是工作电路。

分析这类起自动控制作用的电磁继电器的工作原理，通常从自动控制的元件或装置开始，按照以下思路：控制元件或开关处于什么状态→控制电路的通断→电磁铁有无磁性→是否吸引衔铁→工作电路的通断。
