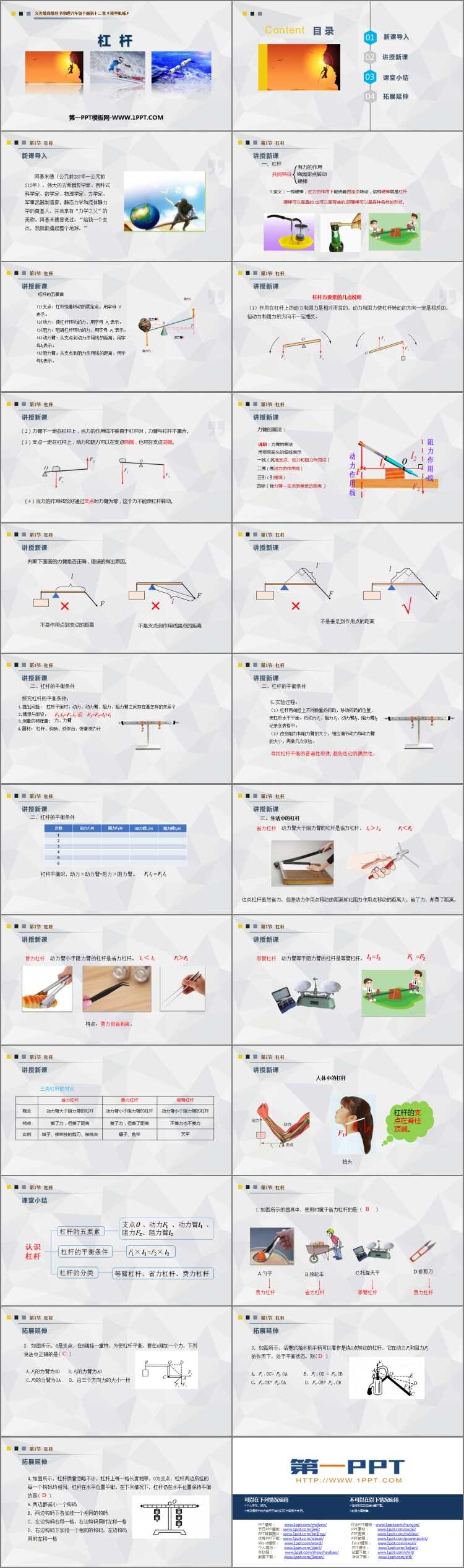

人教版八年级物理下册《杠杆》简单机械PPT精品课件下载，共24页。

新课导入

阿基米德（公元前287年—公元前212年），伟大的古希腊哲学家、百科式科学家、数学家、物理学家、力学家、军事武器制造家，静态力学和流体静力学的奠基人，并且享有“力学之父”的美称。阿基米德曾说过：“给我一个支点，我就能撬起整个地球。”

讲授新课

一、杠杆

共同特征

有力的作用

绕固定点转动

硬棒

1.定义：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆

硬棒可以是直的,也可以是弯曲的,即硬棒可以是各种各样的形状。

杠杆的五要素

(1)支点：杠杆绕着转动的固定点，用字母 O 表示。

(2)动力：使杠杆转动的力，用字母 F1 表示。

(3)阻力：阻碍杠杆转动的力，用字母 F2 表示。

(4)动力臂：从支点到动力作用线的距离，用字母l1表示。

(5)阻力臂：从支点到阻力作用线的距离，用字母l2表示。

杠杆五要素的几点说明

（1）作用在杠杆上的动力和阻力是相对而言的，动力和阻力使杠杆转动的方向一定是相反的，但动力和阻力的方向不一定相反。

（2）力臂不一定在杠杆上，当力的作用线不垂直于杠杆时，力臂与杠杆不重合。

（3）支点一定在杠杆上，动力和阻力可以在支点两侧，也可在支点同侧。

（4）当力的作用线恰好通过支点时力臂为零，这个力不能使杠杆转动。

二、杠杆的平衡条件

探究杠杆的平衡条件：

1.提出问题：杠杆平衡时，动力、动力臂、阻力、阻力臂之间存在着怎样的关系？

2.猜想与假设：

3.测量的物理量：力、力臂

4.器材：杠杆、钩码、铁架台、弹簧测力计

5.实验过程：

（1）杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆水平平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录在表格中。

（2）改变阻力和阻力臂的大小，相应调节动力和动力臂的大小，再做几次实验。

三、生活中的杠杆

省力杠杆

动力臂大于阻力臂的杠杆是省力杠杆。

这类杠杆虽然省力，但是动力作用点移动的距离却比阻力作用点移动的距离大，省了力，却费了距离。
